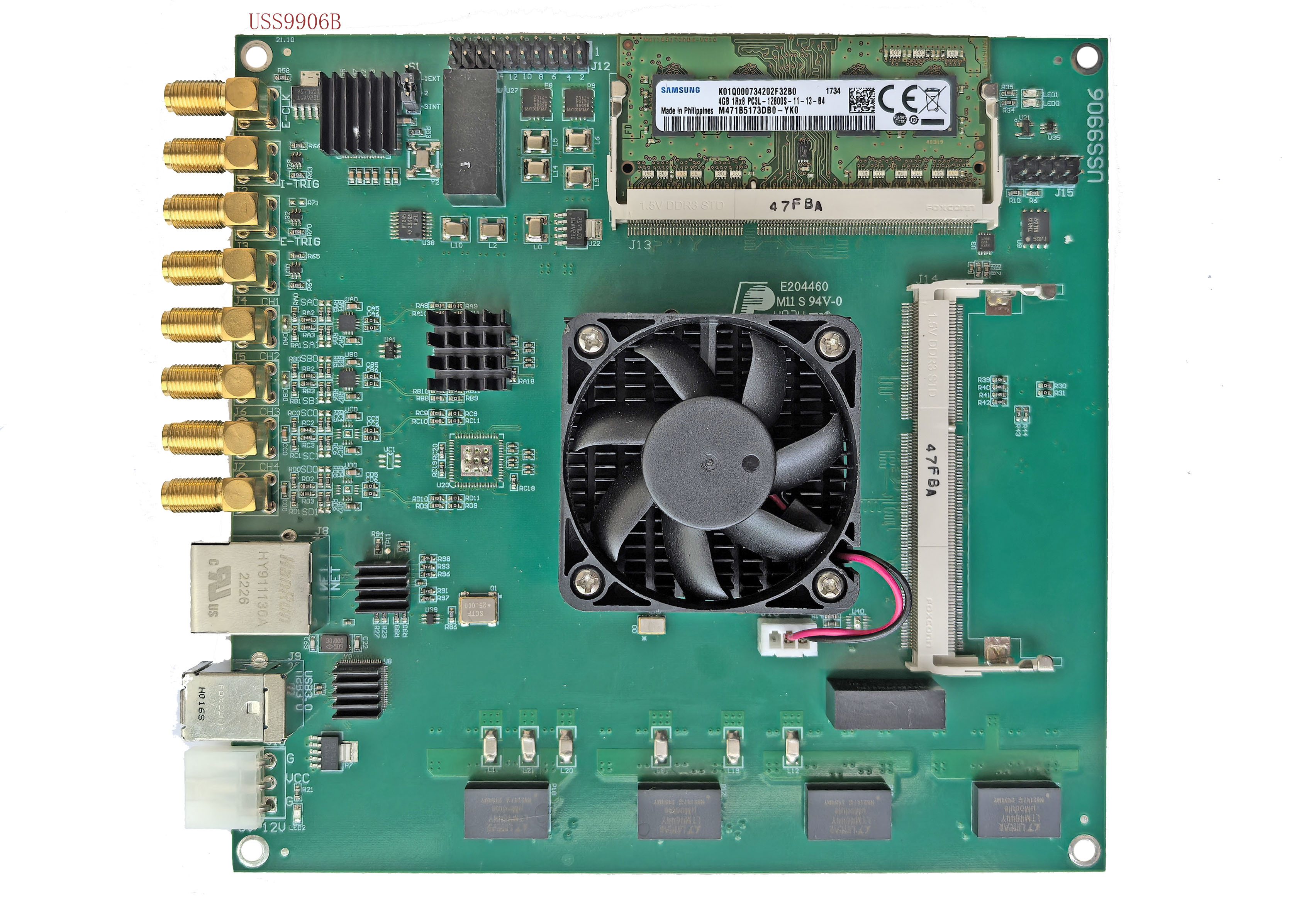

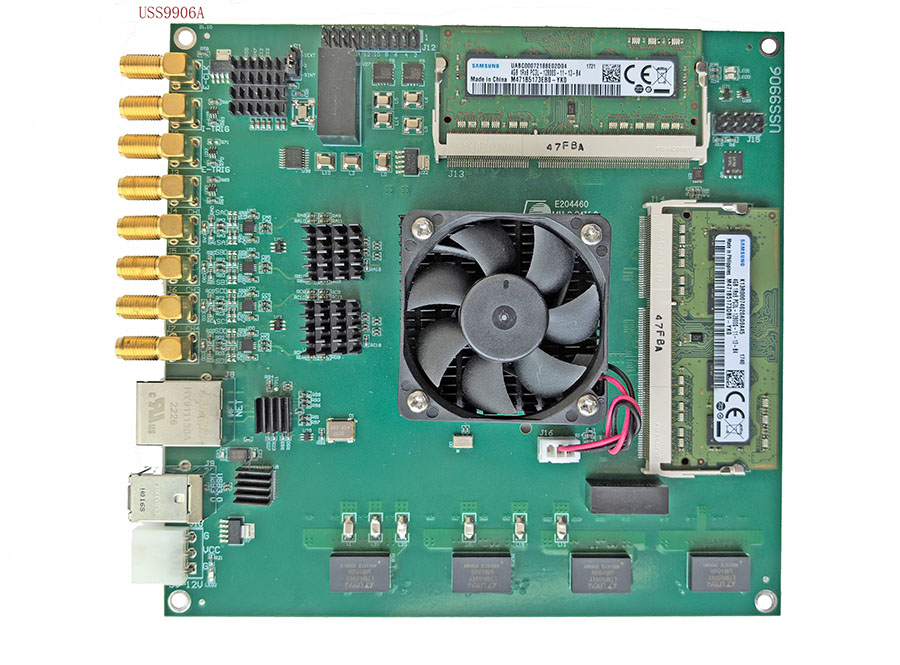

NET9906

14bit/4通道同步/1.3GS/s 以太网数据采集卡

暂无资料

产品详情

NET9906是一款高速数据采集卡，AD位数14bit，4通道同步采集，采样率是每通道1GS/s或1.3GS/s，默认硬件缓存DDR2FIFO容量2G样点或 4G样点，板卡有两个接口版本，USB3.0接口和千兆网口，USB3.0接口版本，板卡到PC实时数据流300M字节/秒，兼容USB2.0模式，到PC实时数据流36M字节/秒；千兆网口板卡版本，到PC实时数据流100M字节/秒，兼容100M模式，到PC实时数据流10M字节/秒。
NET9906支持硬累加功能，累加能力每秒4G采样点，累加长度最大1280K样点，输入耦合方式直流耦合。
星烁华创推出硬件累加功能采集卡，广泛应用于飞行时间质谱仪场合，包括硬累加功能的模拟采集卡和TDC卡。采集卡都支持硬累加，降低总线传输数据率和计算机处理压力。
相对于国外产品，产品价格要明显优于国外产品，性价比优势明显，本地化技术支持和灵活的定制服务，可以更好服务于客户。
板载FPGA可根据客户需求定制多种算法，例如FFT和累加算法，典型应用测风雷达、光纤传感测量（DVS，DAS），飞行时间质谱仪。

规格

型号	NET9906A	NET9906B
模拟输入
分辨率	14位
每通道采样率(S/s)	1G或1.3G，出厂选定
通道数量	4通道同步，SMA输入座	2通道同步，SMA输入座
采样时钟	支持内,外参考钟和外采样时钟分频支持1,2,4,8,12,16...252
输入极性	单端输入
输入耦合	DC耦合(默认)，可选AC耦合，出厂设定
输入阻抗	50欧
通道隔离度	90dB
-3db模拟输入带宽	600M
输入范围	双极性+/-1V(默认)或者+/-2V，焊接选择
触发	触发模式：连续采集，后触发。触发源：外触发，内触发。
硬件FIFO	4G样点	2G样点
数据传输	轮询，DMA
模拟输入接插件	SMA
累加功能
累加能力	每秒4G样点
累加次数	1024
累加长度	1CH:1280K样点 2CH:640K样点/CH 4CH:320K样点/CH	1CH:384K样点 2CH:192K样点/CH
通常规格
板尺寸	161mm x 154mm（不包含接插件）
工作温度	0～50℃
存储温度	-20℃~80℃
湿度	5-95%，非凝露
电源要求	供电电压8~12V,建议供电12V,电流12V/2A
传输接口	USB3.0接口：实时带宽300M字节/秒千兆网口：1000M/100M 自适应，协议TCP/IP，实时带宽100M字节/秒
支持操作系统	Windows 操作系统

订购信息

NET9906A	千兆网口，4CH 14bit 1.3GS/s或1GS/s 数据采集卡
NET9906B	千兆网口，2CH 14bit 1.3GS/s或1GS/s 数据采集卡

推荐产品

产品中心

NET9906

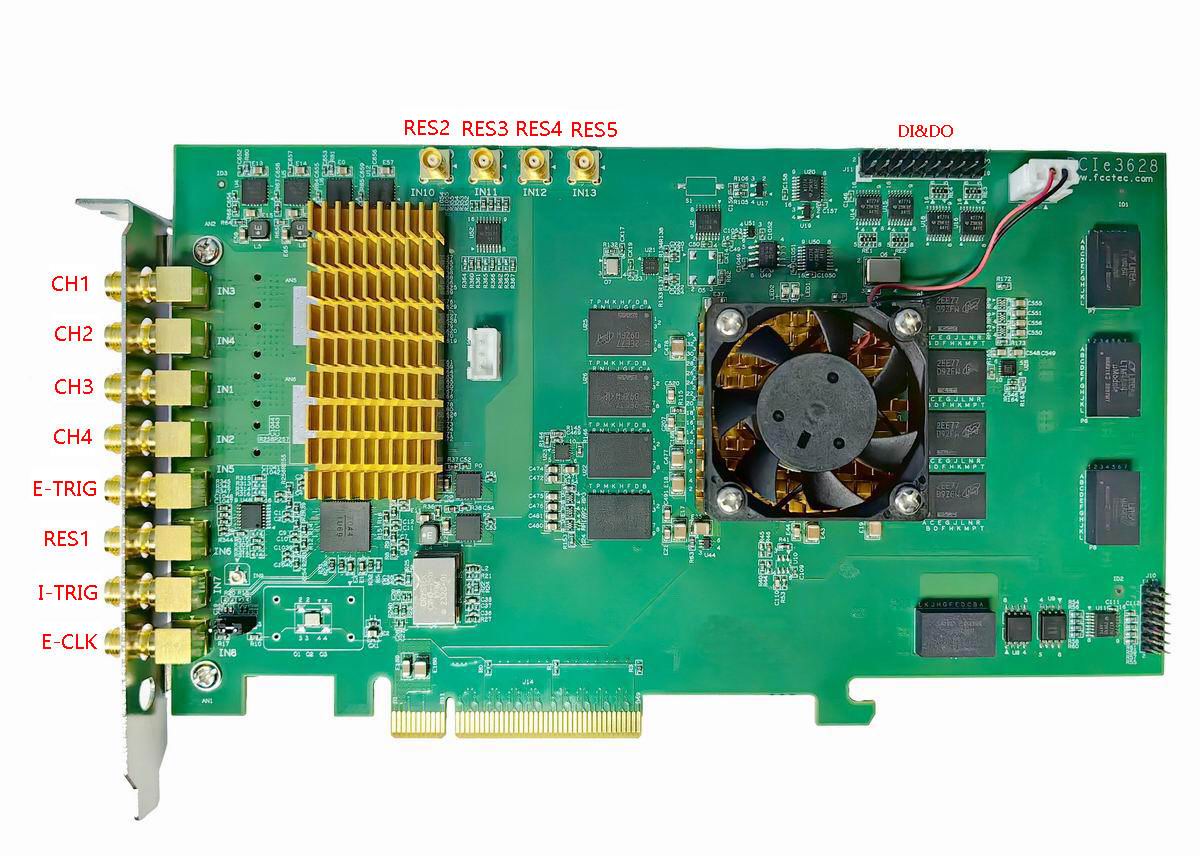

PCIe3628

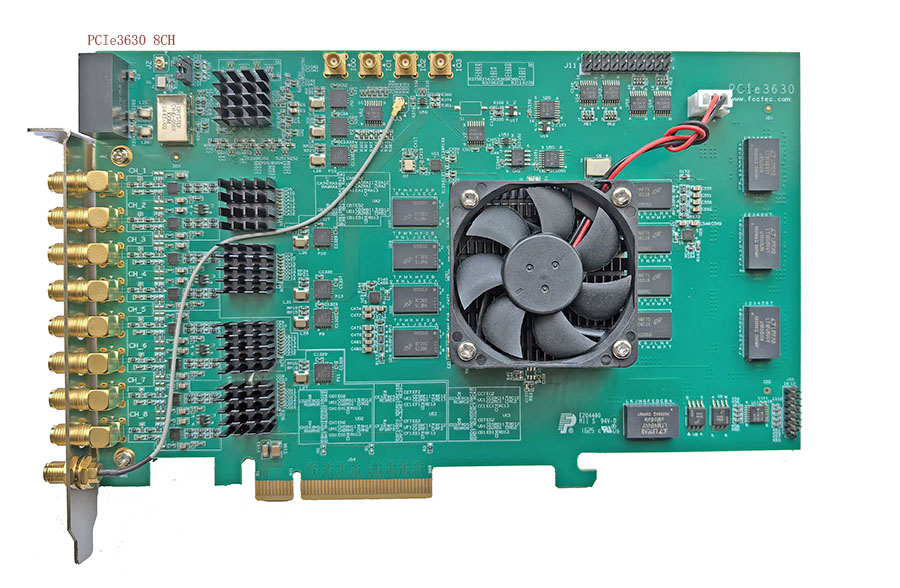

PCIe3630

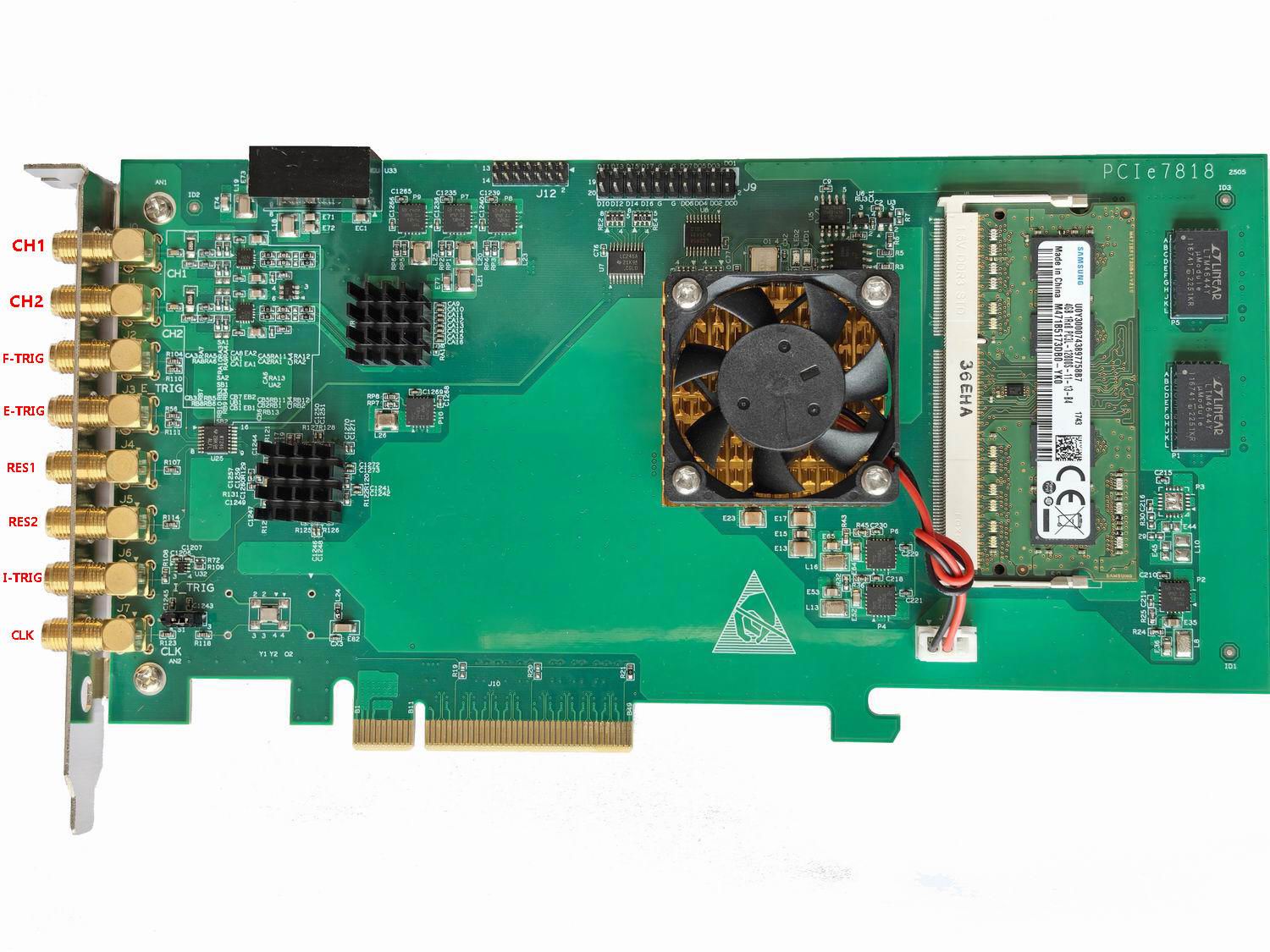

PCIe7818
