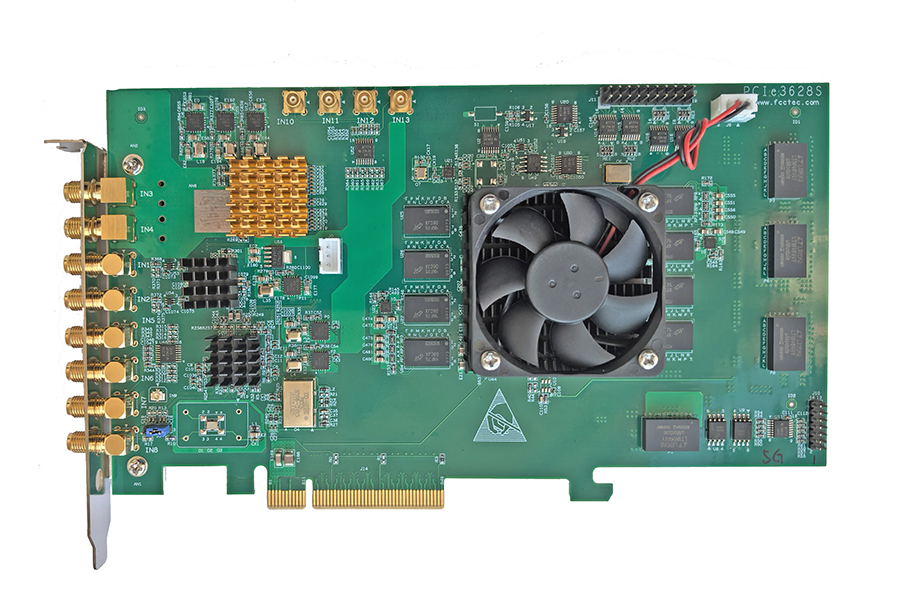

PCIe3628A/B是高速同步数据采集卡，指标12位，4通道同步采集，采样率每通道3GS/s，2X模式每通道6GS/s；PCIe3628S是2通道同步采集，每通道5GS/s，单通道10GS/s；模拟输入带宽6GHz，16GB硬件缓存FIFOs，PCIe3628 采用PCIe3.0 X8接口，到PC实时数据流到6GBytes/S。
通过高速盘阵，可实现6GB/s数据流实时采集、传输和写盘功能，例如单通道3GS/s连续采集和写盘，双通道1.5GS/s连续采集和写盘，4通道750MS/s连续采集和写盘。
PCIe3628支持硬件实时累加功能，累加能力每秒12G样点，累加长度最大1M样点，累加次数4095次。
典型应用软件无线电、4G/5G通信、高速数字示波器、光学传、无线电，雷达信号采集、超声波信号采集等场合。
规格
型号 | PCIe3628A | PCIe3628B | PCIe3628S | PCIe3628S-D | |
模拟输入 | |||||
分辨率 | 12位，无误码 | ||||
采样率 | 4通道：每通道3G 2通道：每通道6G | 2通道：每通道3G 1通道：每通道6G | 2通道：每通道5G 1通道：每通道10G(2X模式) | ||
通道数量 | 4通道同步采集 | 2通道同步采集 | 2通道同步采集 | ||
采样时钟 | 板上参考时钟/板外参考是时钟，跳线选择 | ||||
板上时钟 | 基准时钟10M 类型：默认TCXO 温度稳定度：1PPM 可选配恒温晶振OCXO,温度稳定度：0.1PPM | ||||
外参考时钟 | 频率：10MHz,接插件：SMA, 耦合：AC ,电平：1.5Vpp~5Vpp正弦 | ||||
输入极性 | 单端输入 | ||||
输入范围 | 1Vpp | 500mVpp | |||
输入耦合 | AC交流耦合 | DC直流耦合 | |||
输入阻抗 | 50欧 | ||||
信噪比SNRFS | 57.0dB@fin=1.5G 54.7dB@fin=4.5G | ||||
模拟输入带宽 | -3DB带宽:3.5GHz；-6DB带宽:6GHz | -3DB带宽:3G | |||
触发源 | 触发模式：连续采集，后触发，单触发 触发源：外触发、软件触发、内触发和通道触发 | ||||
硬件FIFOs | 16G字节（每个样点1.5字节） | ||||
PCI-E实时数据流 | 6GBytes/s | ||||
模拟输入接插件 | SMA | ||||
累加功能 | |||||
累加能力 | 12GS/s | ||||
累加次数 | 4095 | ||||
累加长度 | 1M样点 | ||||
通常规格 | |||||
板尺寸 | 205mm x 117mm(不包含接插件) | ||||
板卡功耗 | 30W | ||||
工作温度 | 0～50℃ | ||||
存储温度 | -20℃~80℃ | ||||
传输接口 | PCI-E x8接口 | ||||
编程环境 | VC、LABVIEW、C# | ||||
支持操作系统 | Windows 64位,LINUX联系我们 | ||||
订购信息
PCIe3628A PCIe接口,交流耦合,12位,4通道,每通道3GS/s,2通道每通道6GS/s PCIe3628B PCIe接口,交流耦合,12位,2通道,每通道3GS/s,单通道6GS/s PCIe3628S PCIe接口,交流耦合,12位,2通道,每通道5GS/s,单通道10GS/s PCIe3628S-D PCIe接口,直流耦合,12位,2通道,每通道5GS/s,单通道10GS/s
