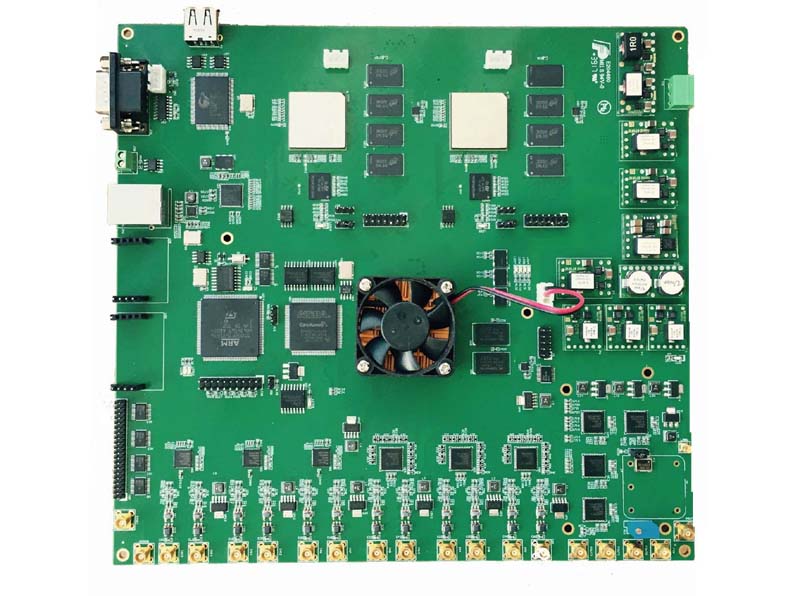

DDR669S是一款高性能硬件处理开发平台,采用高性能AD转换器AD9268-125AD9250-250,结合高性能数字信号处理芯片FPGA10AX115),和24DSP(TMS320C6670)芯片,实现无线电信号高速采集和高速信号处理,平台有丰富的传输接口,USB2.0高速接口、WIFI接口、串口、蓝牙接口。
  板载2TI公司最新DSP芯片TMS320C6670,峰值处理能力为160000 MMACSTMS320C6670外接1GB DDRIII-SDRAM,位宽64bitTMS320C6670包含丰富的硬件协处理器,包括3个增强Turbo解码器,1个增强Turbo编码器,4个维特比解码器 2WCDMA接收加速器 1WCDMA发送加速器,3个快速FFT处理器,1个比特速率协处理器,1个多核导航,1个网络协处理器 4RSA(瑞克加速),让TMS320C6670尤其适用于通信基带板场合。

  板载1ALTERA的高端FPGA芯片10AX115,近1150K逻辑单元LEs,带有 9617.4Gbps高速收发器,片内存储器67Mbit


技术指标

1.  标准USB2.0接口:传输速度20Mbytes/S

2.  USB通信板上缓存:32MByte FIFO

3.  WIFI通信接口。

4.  6个16bit/125M高精度采样通道:共3 AD9268-125,位数16bit,采样率125M

5.  6个14bit/250M高速采样通道:共3AD9250-250,位数14bit,采样率250M

6.  模拟输入指标:输入范围+/-1V,单端方式,输入阻抗50欧,-3dB输入带宽240M,输入插座MCX接口。

7.  采样钟:板上基准时钟OCXO 10M晶振,频率温度稳定度20ppb

8.  FPGA芯片:板载1ALTERA高性能Arria 10芯片10AX115,近1150K LEs

9.  DSP芯片:板载2TI C6000 DSP芯片TMS320C6670,主频1.2GHz

10. FPGA和DSP通信接口:rapidIO4X接口,速率5Gbps

11. 系统供电:12V/2.5A

12. 工作温度:060℃。

13. 操作系统:Windows

14. 开发包:提供FPGADSP开发工具,提供主要功能测试源程序,提供USB传输FPGA网表文件。

15. 支持FPGA在线升级。

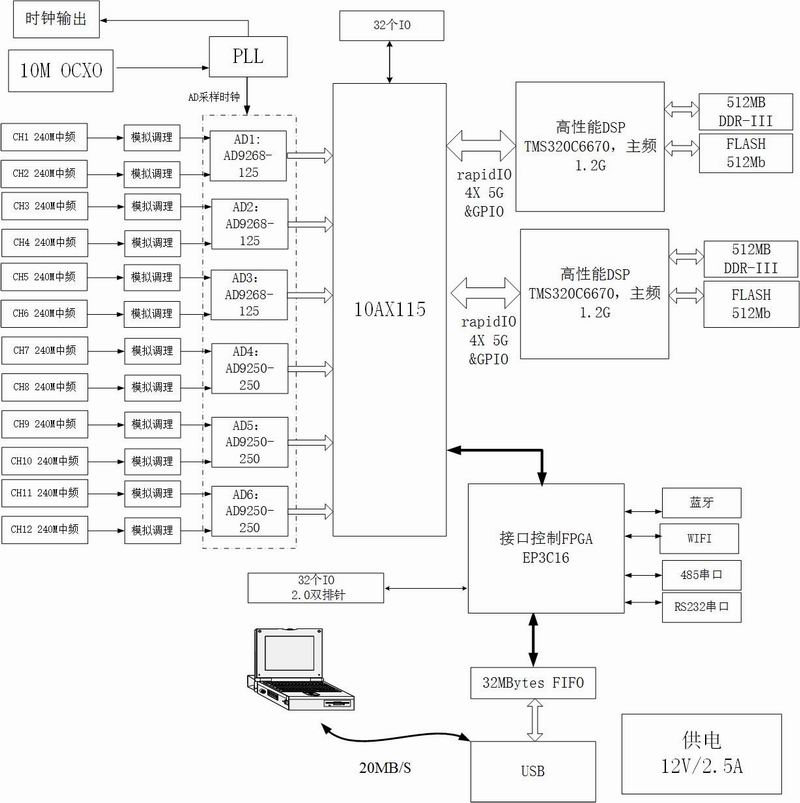

系统框图


订购信息

  根据客户需求裁剪、定制
