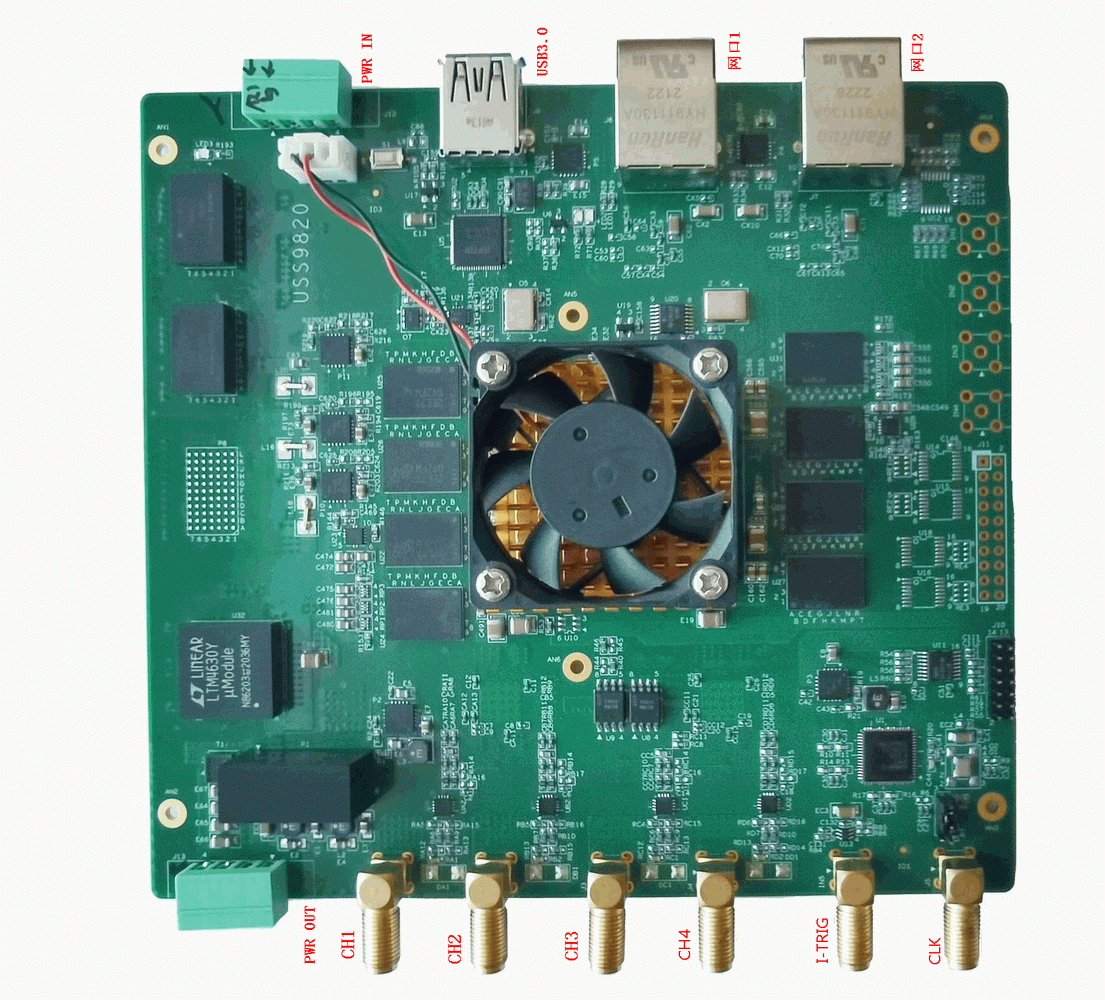

DDR9820是一款高速数据采集卡，AD位数14bit/12bit，4通道同步采集，采样率每通道250M，默认硬件缓存DDR2FIFO容量8G样点，板卡采用USB3.0接口，到PC实时数据流250M字节/秒；兼容USB2.0模式，到PC实时数据流36M字节/秒。USS9820采集卡可广泛应用于飞行时间质谱仪、仪器仪表、雷达信号采集等场合。
板载处理器FPGA型号XCKU060，逻辑单元（LE）：约 725,550 个，提供强大的逻辑处理能力；自适应逻辑模块（ALM）：约 41,460 个；DSP Slices：2,760 个；存储资源：Block RAM（BRAM）：约 38 Mbit，分布式 RAM：约 9.1 Mbit。
规格
型号 | DDR9820A | DDR9820B |
模拟输入 | ||
分辨率 | 14位 | 12位 |
每通道采样率（S/s） | 250M/125M | |
通道数量 | 4通道同步，SMA输入座 | |
USB3.0实时带宽 | 250MByets/S | |
采样时钟 | 支持内,外参考钟和外采样时钟 分频支持1,2,4,6,8....254 | |
输入极性 | 单端输入 | |
输入耦合 | DC | |
输入阻抗 | 50欧 | |
通道隔离度 | 85dB | |
-3db模拟输入带宽 | 150M | |
输入范围 | 双极性+/-2.5V(默认) | |
触发 | 触发模式：连续采集，后触发，单触发。 触发源：软件触发，外触发，内触发。 | |
硬件FIFO | 默认 8G样点 | |
数据传输 | 轮询，DMA | |
模拟输入接插件 | SMA | |
板载FPGA | ||
FPGA型号 | XCKU060 | |
通常规格 | ||
板尺寸 | 145m x 140mm（不包含接插件） | |
工作温度 | 0～50℃ | |
存储温度 | -20℃~80℃ | |
湿度 | 5-95%，非凝露 | |
电源要求 | 12V/1.5A | |
传输接口 | USB3.0 | |
编程环境 | VC、LABVIEW | |
支持操作系统 | Windows 操作系统 | |
供货信息
DDR9820A | 4CH 14bit 125M/250MS/s 数据采集卡 |
DDR9820B | 4CH 12bit 125M/250MS/s 数据采集卡 |
