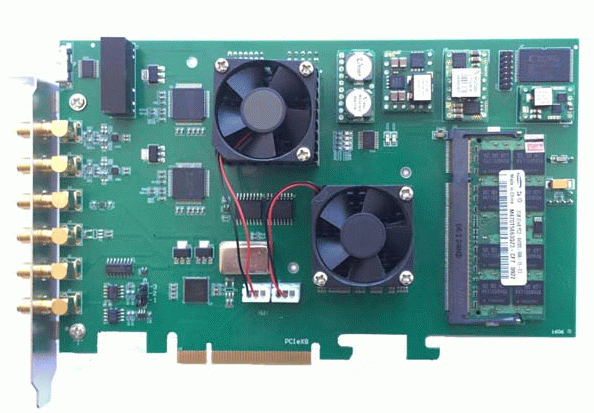

DDR7640是PCI-E接口高速高精度数字信号处理平台，DDR7640的采集功能完全兼容PCIe9806，双通道同步采集，AD支持14bit/400MS/s，13bit/250MS/s，12bit/500MS/s；-3db模拟输入带宽110MHz，支持中频信号直接采集；海量硬件FIFO，容量支持2G字节；采集卡采用PCI-E x8高速接口，支持1GBytes/S高速带宽，通过高速盘阵，可实现实时采集、传输和写盘功能。
DDR7640除了采集卡的基本功能，还支持信号采集功能，在AD和负责传输的FPGA之间，添加一颗较强处理功能的FPGA，将采集的AD数据先进行高速处理，用户可进行二次开发，FPGA型号XILINX XC6VSX315T（兼容XC6VSX475T），XC6VSX315T资源逻辑单元(Logic Cell)314880个，内置存储器(memory)25344Kbits，数字信号处理单元(DSP48E1)1344个。DDR7640支持对XC6VSX315T在线程序下载功能，从而客户程序进行升级。
型号 | DDR7640A | DDR7640B | DDR7640C |
模拟输入 | |||
分辨率 | 14位，无误码 | 13位，无误码 | 12位，无误码 |
采样率 | 400MS/s | 250MS/s | 500MS/s |
通道数量 | 双通道同步采集 | ||
采样时钟 | 板上时钟/外部时钟，软件选择；板上时钟可软件设置分频比，f/n，n取值1,2,3…10 | ||
板上时钟 | 类型：TCXO 稳定度：0.5PPM | ||
外部时钟 | 输入接插件：SMA 耦合方式：AC 电平标准：3.3V 方波或正弦波 | ||
输入极性 | 单端输入 | ||
输入范围 | 双极性+/-2.5V或者+/-1.25V（默认），焊接选择，支持小信号输入，联系我们 | ||
输入耦合 | AC | ||
输入阻抗 | 50欧 | ||
信噪比SNR | 68.3dBc | 67.6dBc | 63.2dBc |
-3DB带宽 | <110MHz，支持180M带宽，联系我们 | ||
触发源 | 触发模式：连续采集，后触发。 支持外触发和软件触发，外触发输入接插件：SMA；电平范围：0V～+5V；频率范围：<500KHz；灵敏度：12bit；触发深度：硬件FIFO | ||
硬件FIFO | 1G采样点 | ||
PCI-E实时传输速度 | 1GBytes/s | ||
数据传输 | Block DMA | ||
模拟输入接插件 | SMA | ||
通常规格 | |||
板尺寸 | mm x mm(不包含接插件) | ||
工作温度 | 0～50℃ | ||
存储温度 | -20℃~80℃ | ||
湿度 | 5-95%，非凝露 | ||
传输接口 | PCI-E x8接口 | ||
编程环境 | VC | ||
支持操作系统 | Windows 32位和64位 | ||
DDR7640A | 2-CH 14bit 400MS/s 1GSa PCI-E数据信号处理平台 |
DDR7640B | 2-CH 13bit 250MS/s 1GSa PCI-E数据信号处理平台 |
DDR7640C | 2-CH 12bit 500MS/s 1GSa PCI-E数据信号处理平台 |
