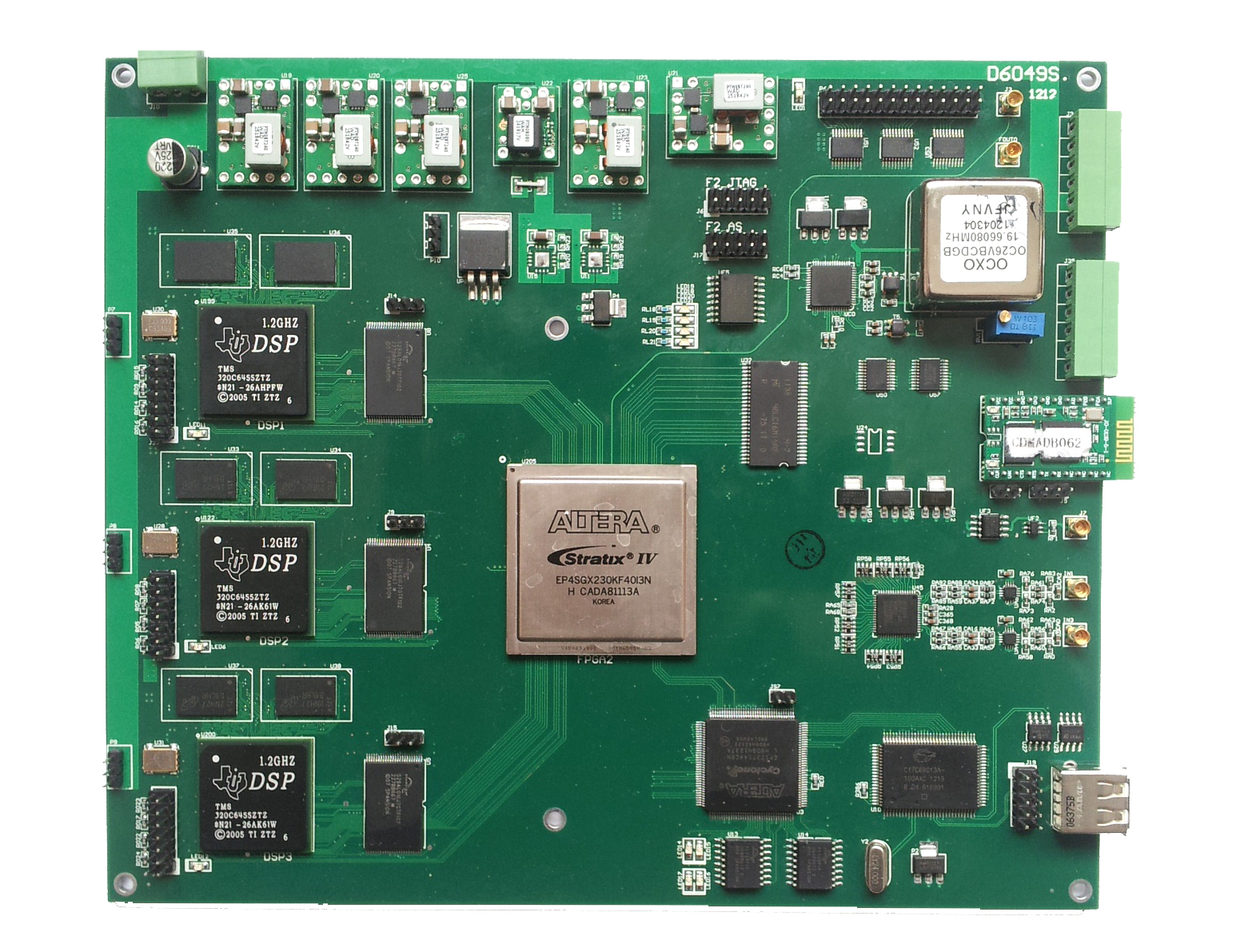

DDR6049是一款高性能硬件处理开发平台，采用业内最快16位AD转换芯片AD9467，采样率250M，结合高性能数字信号处理芯片FPGA，和4个并行DSP芯片，实现无线电信号高速采集和高速信号处理。开发平台采用USB2.0高速接口，板上FIFOs 32MBytes。

采用4片TI公司最新DSP芯片TMS320C6455ZTZ，峰值处理能力为4×8000MIPS。TMS320C6455外接256MB DDRII-SDRAM，DDRII工作时钟250MHz，位宽32bit，采用双数据率，速率可达2GBytes/s。DSP的EMIFA上接2MB Flash，用于装载烧写程序；TMS320C6455通过EMIFA用64位总线与FPGA连接，EMIFA可以配置成成异步或同步连接方式，EMIFA工作时钟125MHz，同步方式速率可达1GBytes/s。

板上1片ALTERA的高端FPGA芯片EP4GX230，兼容高容量EP4SGX530，EP4GX230综合了处理技术以及高效的逻辑结构，228,000个LE逻辑单元，1,288个18x18 乘法器，2,850Kbits MLAB ，14,283Kbits嵌入式存储器。
产品特色

◆FPGA芯片:板载ALTERA高端FPGA EP4SGX230，速度等级I3，近230k LE。
◆DSP芯片：板载4片TI C6000 DSP芯片TMS320C6455，主频1.2GHz，基于新的增强型 C64x+ DSP 内核的器件。
◆FPGA和DSP通信速度： 32位高速EMIFA总线，工作时钟125MHz。
◆AD输入：板载2片analog公司高端模拟芯片AD9467。
◆AD指标：分辨率16bit，采样率250M，输入范围2Vpp，SFDR高达90dBFS。
◆采样钟：板上1片OC20封装OCXO 200M晶振，温度指标0.05PPM。
◆USB接口：标准USB2.0接口：实时传输速度36Mbytes/S。
◆USB通信板上缓存：32MByte FIFO。
◆操作系统： WIN 2000、WIN XP、WIN7、WIN8操作系统。
◆在线升级功能，可实现DSP和FPGA程序的在线升级功能。

应用场合：GSM,CMDA,W-CDMA,CDMA2000,TD-SCDMA以及WiMAX。

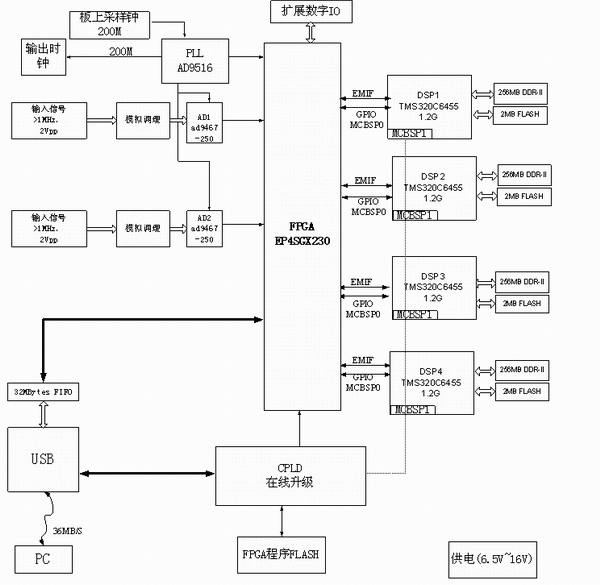

系统框图



订购信息
  根据需求裁剪、定制
