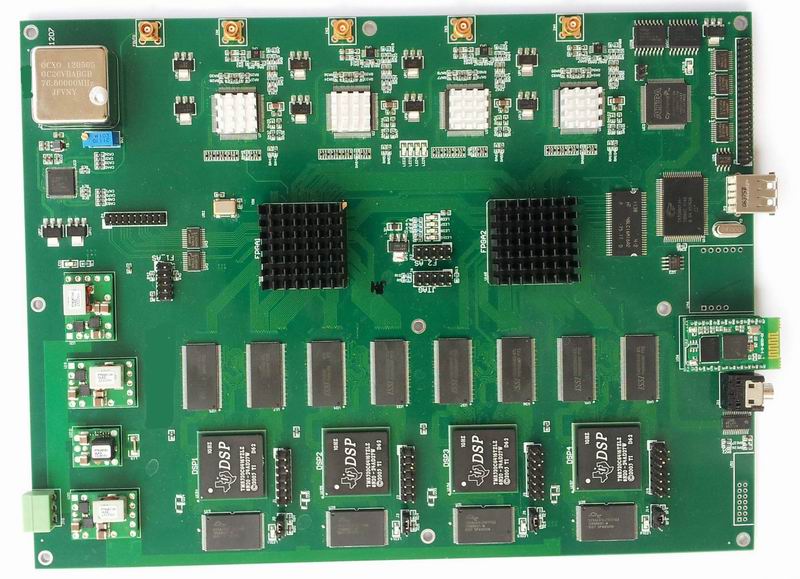

DDR6068是一款高性能硬件处理开发平台，采用2片业内高性能16位模拟转换芯片AD9268BCPZ-125，采样率125M，结合2片数字信号处理芯片FPGA（EP3C120），和4片DSP(TMS320C6416)芯片，实现无线电信号高速采集和高速信号处理。开发平台采用USB2.0高速接口、蓝牙接口，配合板载FIFO，接口支持实时传输， FPGA和USB2.0通信采用简单FIFO接口协议，从而简化开发。

产品特色

◆标准USB2.0接口：传输速度20Mbytes/S。
◆USB通信板上缓存：32MByte FIFO。
◆蓝牙通信接口。
◆板载时钟：10M OCXO，时钟精度0.05PPM。
◆AD芯片：2片 AD9268-125，位数16bit，采样率125M，每个AD芯片含有2通道转换器。
◆模拟输入指标：采样率1MHz～125MSPS，AD输入范围+/-1V，单端方式，输入阻抗50欧，信号带宽1MHz～105MHz，输入插座SMA接口。
◆AD有效位：板实测AD有效位>12.2Bit。
◆FPGA芯片：板2片ALTERA高性能CYCLONE III芯片EP3C120，速度等级C8，近120万个LEs。
◆DSP芯片：板载4片TI C6000 DSP芯片TMS320C6416，主频1.0GHz, 包括基于增强型 C64xx DSP 内核的器件。
◆FPGA和DSP通信速度： 64位高速EMIFA总线，工作时钟166MHz。
◆系统供电：8V~14V，功率小于20W。
◆工作温度：0－50℃。
◆操作系统： windows操作系统
◆开发包：提供FPGA和DSP开发工具，提供主要功能测试源程序。
◆FPGA和DSP均支持4启动，DSP程序4启动中每个程序空间是大致700K字节。

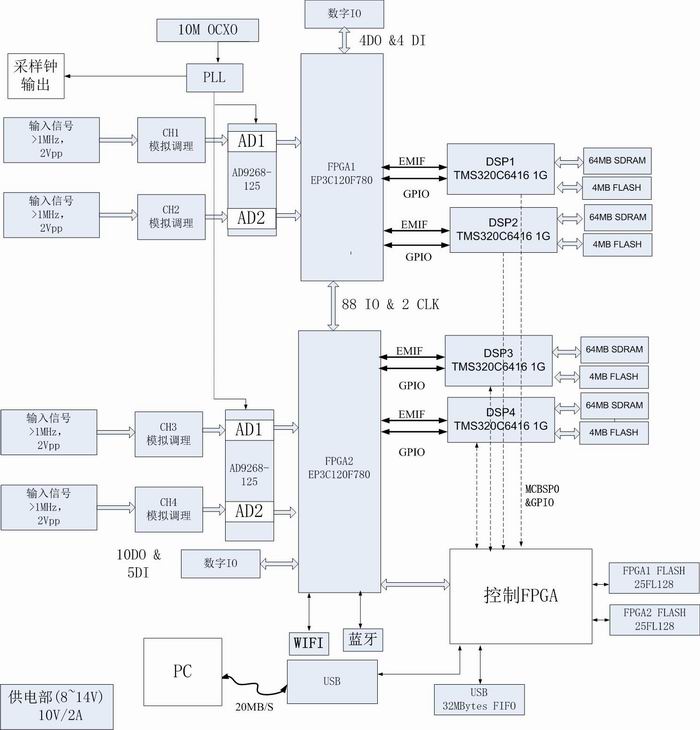

系统框图

订购信息

  根据客户需求裁剪、定制
