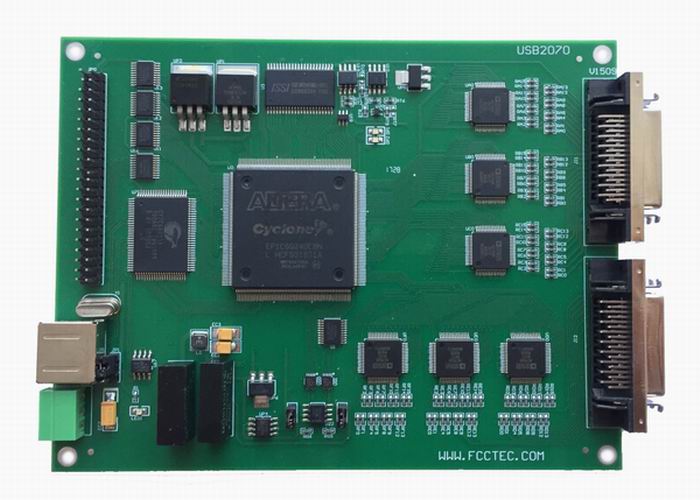

USB2070系列是高密度同步采集卡，AD 是16位/18位，采集速度支持200KS/s,500KS/s或1MS/s，16位200K/500K支持80个同步通道，16位1M支持24个同步通道，18位200K支持24个同步通道，16MS(采样点)硬件FIFO；采集卡支持16路DI和16路DO； 2通道高速DA，刷新率100KS/s，缓存128KS/ch；2通道计数/脉冲发生器。
USB2070e是USB2070的8通道小尺寸(102mmX64mm)版本，软件和USB2070完全兼容，USB2070e特点：8通道，尺寸小，无DA，功耗小，成本低。

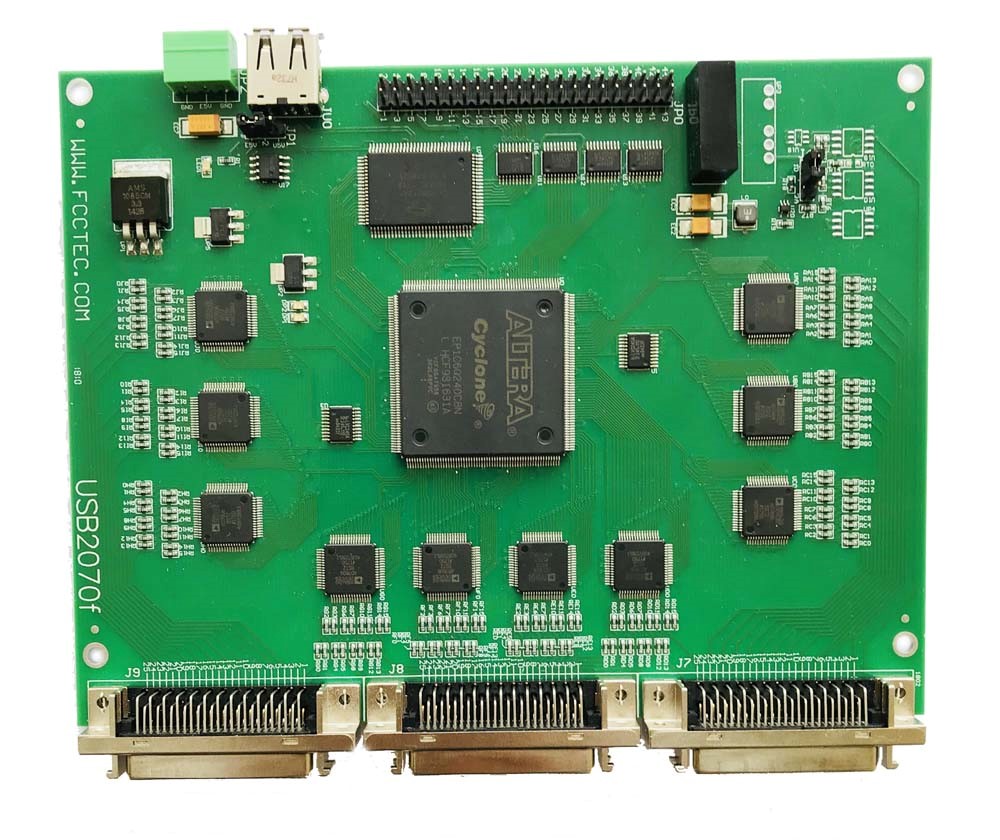

USB2070f是USB2070的80个同步通道版本，特点80通道，16位，200K/500K尺寸，无DA，功耗低。
USS2072是USB2070的USB3.0版本，特点：96通道，每通道1M，16位。
规格
型号 | USB2070 |
模拟输入 | |
分辨率 | USB2070-16位 USB2070-S 18位 |
采集率-同步通道数 | USB 2070e : 16位-200K-8通道 |
采样钟 | 板上时钟 |
输入极性 | 单端输入 |
输入范围 | +/-5V, +/-10V,软件选择 |
输入耦合 | DC |
输入阻抗 | 1MΩ |
-3dB小信号带宽 | 200K版本带宽：24KHz 500K/1M版本带宽：220K |
触发源 | 外触发和软件触发 |
触发模式 | 连续采集、后触发、延时触发 |
硬件FIFO | 16MSa |
数据传输 | 轮询，DMA |
接插件 | USB2070: SCSI-36 CN |
模拟输出（USB2027e/USB2070f无DA） | |
分辨率 | 16位 |
通道数 | 2通道独立输出 |
输出范围 | 0～5V,-5V～5V(默认)，跳针选择 |
最大刷新速率 | 100KS/s |
驱动能力 | 40mA |
触发源 | 软件 |
触发方式 | 输出周期性波形，波形个数可设，或循环输出 |
硬件缓存 | 128KSa/CH |
接插件 | SCSI-36 |
数字DI/DO | |
普通DI | 16路/8路 |
普通DO | 16路/8路 |
兼容性 | 5V TTL |
接插件 | 双排针IDC44/IDC20 |
Counter/PWM计数器/脉冲发生器(定时器) USB2070e无PWM | |
分辨率 | 32位 |
基准时钟 | 48MHz |
通道数 | 2通道 |
兼容性 | 5V TTL |
接插件 | IDC-44 |
通常规格 | |
板尺寸 | USB2070:148 mm X 114.3mm |
工作温度 | 0～50℃ |
存储温度 | -20℃~80℃ |
湿度 | 5-95%，非凝露 |
电源 | 5V/500mA，USB供电或外供电 |
传输接口 | USB2.0 |
编程环境 | VC、VB、LABVIEW |
支持操作系统 | Windows 32位和64位 |
订购信息
USB2070 | 48-CH 16bit 200KS/s 16MS USB2.0同步数据采集卡 |
USB2070-500K | 48-CH 16bit 500KS/s 16MS USB2.0同步数据采集卡 |
USB2070-1M | 24-CH 16bit 1MS/s 16MS USB2.0同步数据采集卡 |
USB2070-S-250K | 48-CH 18bit 250KS/s 16MS USB2.0同步数据采集卡 |
USB2070-S-500K | 24-CH 18bit 500KS/s 16MS USB2.0同步数据采集卡 |
USB2070f | 80-CH 16bit 200KS/s 16MS USB2.0同步数据采集卡 |
USB2070f-500K | 80-CH 16bit 500KS/s 16MS USB2.0同步数据采集卡 |
USB2070e | 8-CH 16bit 200KS/s 16MS USB2.0同步数据采集卡 |
USB2070e-1M | 8-CH 16bit 1MS/s 16MS USB2.0同步数据采集卡 |
USB2070e-S-1M | 8-CH 18bit 1MS/s 16MS USB2.0同步数据采集卡 |
