产品详情

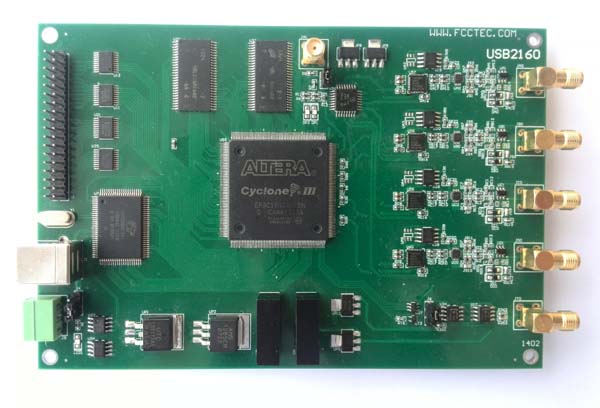

USB2160系列是高精度同步数据采集卡，AD 是18位，采集速度支持5MS/s，4个同步通道，128M字节硬件FIFO；采集卡支持12路DI和11路DO。
USB2160突出特点是：使用的AD芯片是SAR结构，高达93dB的信噪比，是中低速高精度采集的理想选择。
USB2160采用SAR类型模拟数字转换器，非常适合于高动态范围通信，接收机，频谱分析，振动信号采集设备应用场合。
规格
型号 | USB2160 |
模拟输入 | |
分辨率 | 18位 |
通道数 | 4个同步通道 |
采集速率 | 每通道5MS/s |
采样钟 | 板上时钟 |
采样率精度 | 10M/n，n是分频比，n=1,2,3….1000000 |
信噪比 | 93dB |
输入极性 | 单端输入 |
输入范围 | +/-1V,+/-5V（默认设置）,焊接选择 |
输入耦合 | DC |
输入阻抗 | 6M欧（默认）、50欧 |
-3dB小信号带宽 | <1MHz |
触发源 | 外触发，软件触发和内PWM触发 |
触发模式 | 连续采集、后触发、延时触发 |
硬件FIFO | 64M字节，支持128M字节联系我们 |
数据传输 | 轮询，DMA |
接插件 | SMA |
数字DI/DO | |
普通DI | 12路 |
普通DO | 11路 |
兼容性 | 3.3V TTL，兼容5V TTL输入 |
接插件 | IDC-44 |
通常规格 | |
板尺寸 | 160 mm x 108.6 mm(不包含接插件) |
工作温度 | 0～50℃，-20℃~70℃工业级版本联系我们 |
存储温度 | -20℃~80℃ |
湿度 | 5-95%，非凝露 |
电源 | 5V/2A，USB供电或外供电 |
传输接口 | USB2.0高速屏蔽线，USB2.0延长线选配，最远支持25米 |
编程环境 | VC、VB、LABVIEW |
支持操作系统 | Windows98 SE以上WINDOWS 32位操作系统，WINDOWS 64位操作系统支持联系我们。 |
订购信息
USB2160 18bit 4通道5MS/s 64M字节同步数据采集卡
