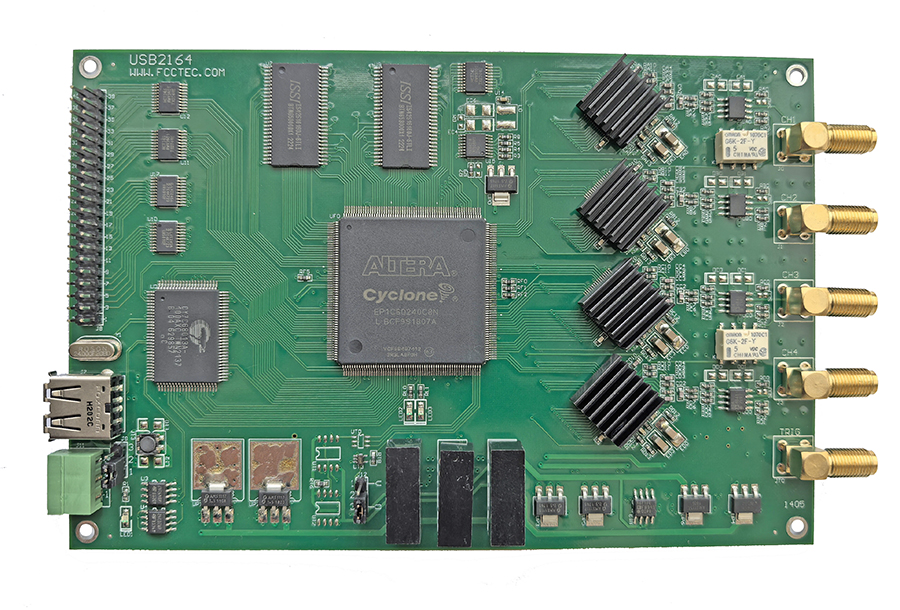

USB2164是高精度同步数据采集卡，AD 是24位，采集速度支持625KS/s或2.5MS/s，4个同步通道，32MSa(采样点)硬件FIFO；采集卡支持12路静态DI和12路静态DO；USB2164特点：使用的高性能AD芯片是Sigma-Delta结构，625K采样率动态范围为100dB，是中低速高精度采集的理想选择。
USB2164可广泛应用于高动态范围仪器仪表，频谱分析，振动信号采集设备场合。
规格
型号 | USB2164 | USB2164A |
模拟输入 | ||
分辨率 | 24位 | |
通道数 | 4个同步通道 | |
采集速率 | 625KS/s | 2.5MS/s |
采样钟 | 板上时钟 | |
采样率精度 | 共4档，625K,312.5K, | 共6档，2.5M,1.25M,625K, |
信噪比 | 625K采样率：96dB；78.125K采样率：105dB | |
输入极性 | 单端输入 | |
输入范围 | +/-1.25V,+/-2.5V, 软件选择 | |
输入耦合 | DC | |
输入阻抗 | 90M欧(默认),50欧 焊接选择 | |
-3dB小信号带宽 | <300KHz | <800KHz |
触发源 | 外触发，软件触发和内PWM触发 | |
触发模式 | 连续采集、后触发、延时触发 | |
硬件FIFO | 32MSa，支持64MSa联系我们 | |
数据传输 | 轮询，DMA | |
接插件 | SMA | |
数字DI/DO | ||
普通DI | 12路 | |
普通DO | 12路 | |
兼容性 | 3.3V TTL，兼容5V TTL输入 | |
接插件 | IDC-44 | |
通常规格 | ||
板尺寸 | 163.5mm x 108.6 mm(不包含接插件) | |
工作温度 | 0～50℃，-20℃~70℃工业级版本联系我们 | |
存储温度 | -20℃~80℃ | |
湿度 | 5-95%，非凝露 | |
电源 | 5V/1.6A，外供电 | |
传输接口 | USB2.0高速屏蔽线，USB2.0延长线选配，最远支持25米 | |
编程环境 | VC、VB、LABVIEW | |
支持操作系统 | WINDOWS 32位和64位 | |
订购信息
USB2164 | 24bit 4通道625KS/s 64M字节同步数据采集卡 |
USB2164(2CH) | 24bit 2通道625KS/s 64M字节同步数据采集卡 |
USB2164A | 24bit 4通道2.5MS/s 64M字节同步数据采集卡 |
USB2164A(2CH) | 24bit 2通道2.5MS/s 64M字节同步数据采集卡 |
类似同步数据采集卡选型表
型号 | AD位数 (位数) | 每通道采样率(S/s) | 同步通道数 | 接口 | 板载最大FIFO(样点) |
NET2070 | 16 | 200K | 24 | 100M网口 | 32M |
USB2070 | 16/18 | 200K | 80 | USB2.0 | 32M |
USB2069 | 16 | 240K | 24 | 32M | |
USB2066 | 16 | 1.2M/2M/4M | 8 | 32M | |
USB2168 | 16 | 5M/10M | 4 | 64M | |
USB2160 | 18 | 5M | 4 | 64M | |
USB2164 | 24 | 625K | 4 | 64M |
