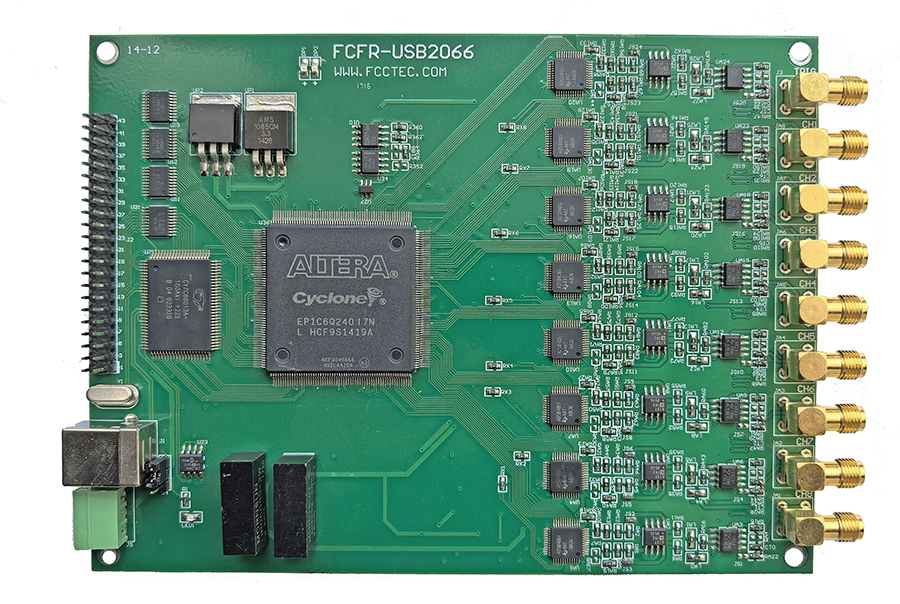

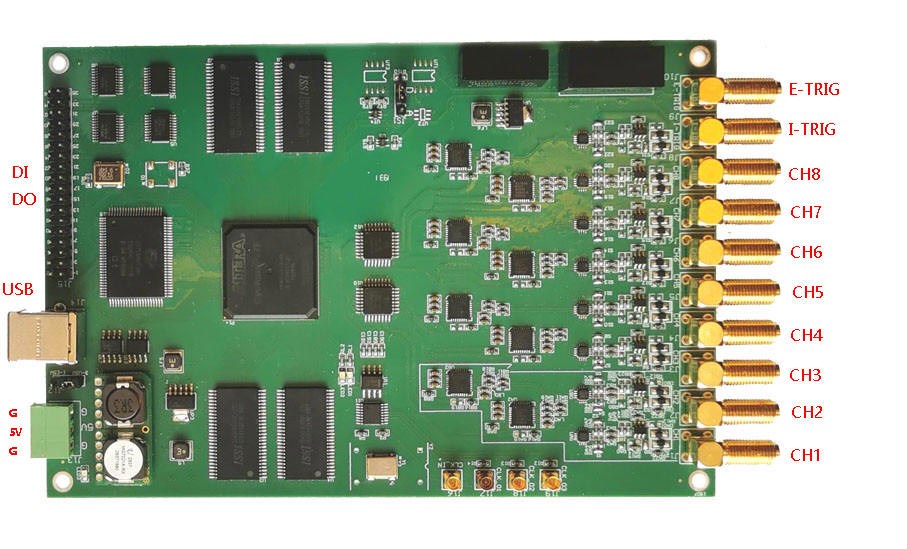

USB2066系列是高密度高精度数据采集卡，AD 位数16位，AD类型SAR类型，采集速度支持1MS/s、2MS/s、4MS/s、5MS/s、10MS/s，8个同步通道，16M样点/128M样点硬件FIFO；采集卡支持12路DI和12路DO；4通道32位测频。
USB2029是USB2066单通道USB版本，USB2068是USB2066 的18通道USB版本，PCI8065是USB2066 四通道PCI版本。
USB2066板载AD芯片是SAR结构，高达90dB的信噪比，是中低速高精度采集的理想选择。
规格
型号 | USB2066-1 | USB2066-2 | USB2066-4 | USB2066-5 | USB2066-10 |
模拟输入 | |||||
分辨率 | 16位 | ||||
通道数 | 8个同步通道 | ||||
采集速率/S/s | 每通道1.2M | 每通道2M | 每通道4M | 每通道5M | 每通道10M |
采样钟 | 板上时钟 | ||||
采样率精度 | Freq/(n+1)，Freq基准时钟48 M，n取值12,13,14… | Freq/(n+1)，Freq基准时钟10M，n取值1,2,3… | |||
输入极性 | 单端输入 |
| |||
输入范围 | +/-2.5V, 默认+/-5V,焊接选择 | +/-1V, 默认+/-5V,焊接选择 | |||
输入耦合 | DC | DC | |||
输入阻抗 | >1G欧（默认）、50欧 | 6M欧（默认）、50欧 | |||
-3dB小信号带宽 | <2MHz | <5MHz | |||
触发源 | 外触发和软件触发 | 外触发、软件触发、内触发 | |||
触发模式 | 连续采集、后触发、延时触发 | ||||
硬件FIFO/样点 | 默认16M，支持32M联系我们 | 默认128M，256M联系我们 | |||
数据传输 | 轮询，DMA | ||||
接插件 | SMA | ||||
数字DI/DO | |||||
普通DI | 16路 | 12路 | |||
普通DO | 16路 | 12路 | |||
兼容性 | 3.3V TTL，兼容5V TTL输入 | ||||
接插件 | IDC-44 | IDC-36 | |||
测频输入 | |||||
分辨率 | 32位 | ||||
测频范围 | 0.01Hz～10MHz | ||||
基准时钟 | 48MHz | ||||
通道数 | 4通道 | ||||
兼容性 | 3.3V TTL，兼容5V TTL输入 | ||||
接插件 | IDC-44 | ||||
通常规格 | |||||
板尺寸 | 158 mm x 117 mm(不包含接插件) | 160mm（长）X108.6mm | |||
工作温度 | 默认0～50℃，-20℃~60℃联系我们 | ||||
存储温度 | -20℃~80℃ | ||||
湿度 | 5-95%，非凝露 | ||||
电源 | 5V/2A，USB供电或外供电 | ||||
传输接口 | USB2.0高速屏蔽线，USB2.0延长线选配，最远支持25米 | ||||
编程环境 | VC、VB、LABVIEW | ||||
支持操作系统 | Windows | ||||
订购信息
USB2066-1 | 4CH/8CH 16bit 1.2MS/s 16M样点FIFO USB2.0同步采集卡 |
USB2066-2 | |
USB2066-4 | 4CH/8CH 16bit 4MS/s 16M样点FIFO USB2.0同步采集卡 |
USB2066-5 | 4CH/8CH 16bit 5MS/s 128M样点FIFO USB2.0同步采集卡,停止供货 |
USB2066-10 | 4CH/8CH 16bit 10MS/s 128M样点FIFO USB2.0同步采集卡 |
类似同步数据采集卡选型表
型号 | AD位数 (位数) | 每通道采样率(S/s) | 同步通道数 | 接口 | 板载最大FIFO(样点) |
NET2070 | 16 | 200K | 24 | 100M网口 | 32M |
USB2070 | 16/18 | 200K | 80 | USB2.0 | 32M |
USB2069 | 16 | 240K | 24 | 32M | |
USB2066 | 16 | 1.2M/2M/4M/10M | 8 | 32M | |
USB2168 | 16 | 5M/10M | 4 | 64M | |
USB2160 | 18 | 5M | 4 | 64M |
