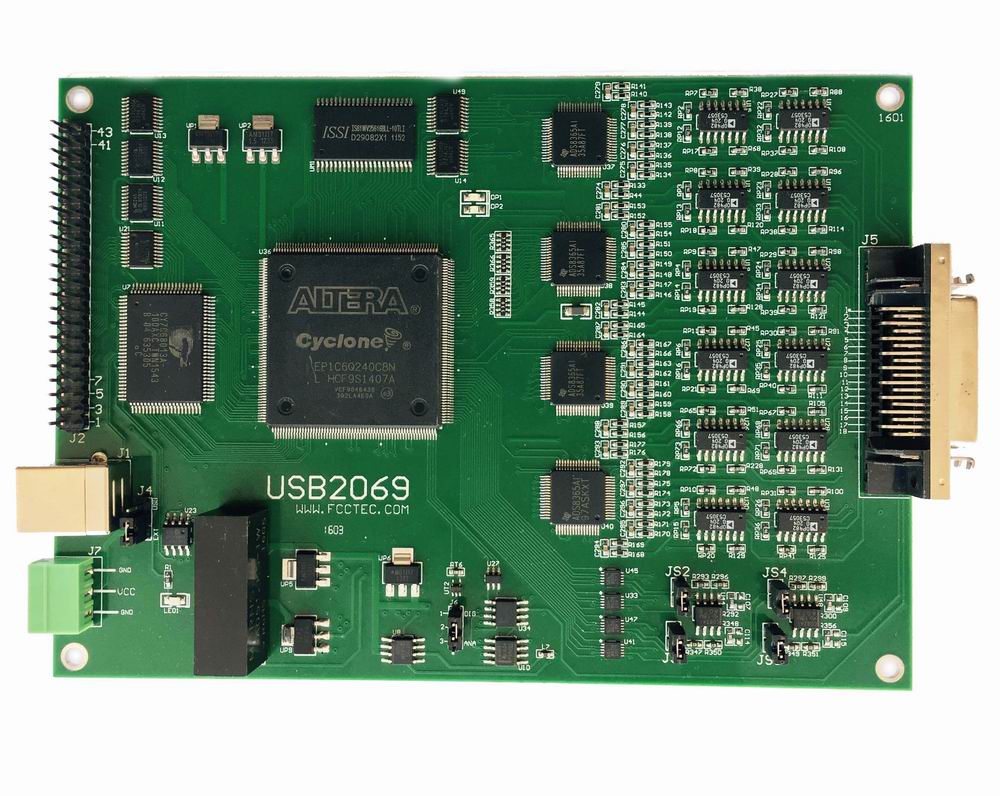

USB2069系列是高密度高精度同步采集卡，AD 是16位，采集速度支持240KS/s，24个高密度同步通道，16MS(采样点)硬件FIFO；采集卡支持16路DI和16路DO； 4通道高速DA，刷新率100KS/s，缓存64KS/ch；4通道测频。
USB2069、USB2062（32CH、14bit/60KS/s/ch）、USB2064（8CH、14bit/500KS/s/ch）和USB2066（8CH、16bit/1MS/s/ch）组成系列同步采集卡系列。
提供24通道同步音频采集和回放方案，详细来电咨询。
功能类似卡：国外无类似USB2.0同步采集卡。
规格
型号 | USB2069 |
模拟输入 | |
分辨率 | 16位 |
通道数 | 24个同步通道 |
采集速率 | 每通道240KS/s |
采样钟 | 板上时钟 |
采样率精度 | Freq/(n+1)，Freq是基准时钟，4.8 MHz，n为分频因子，n=20,21,22,23… |
输入极性 | 单端输入 |
输入范围 | +/-2.5V,+/-5V,+/-10V（默认设置）, 出厂焊接选择 |
输入耦合 | DC |
输入阻抗 | >1G欧 |
-3dB小信号带宽 | <400KHz |
触发源 | 外触发和软件触发 |
触发模式 | 连续采集、后触发、延时触发 |
硬件FIFO | 16M样点 |
数据传输 | 轮询，DMA |
接插件 | SCSI-36母座 |
模拟输出(DA) | |
分辨率 | 16位 |
通道数 | 4通道独立输出 |
输出范围 | 0～5V,-5V～5V（默认），跳针选择 |
最大刷新速率 | 100KS/s |
驱动能力 | 40mA |
触发源 | 软件 |
触发方式 | 输出周期性波形，波形个数可设，或循环输出 |
硬件缓存 | 64KS/CH |
接插件 | SCSI-36母座 |
数字DI/DO | |
普通DI | 16路 |
普通DO | 16路 |
兼容性 | 5V TTL |
接插件 | IDC-44 |
测频输入 | |
分辨率 | 32位 |
通道数 | 4通道 |
兼容性 | 5V TTL |
接插件 | IDC-44 |
通常规格 | |
板尺寸 | 155 mm x 110mm(不包含接插件) |
工作温度 | 0～50℃ |
存储温度 | -20℃~80℃ |
湿度 | 5-95%，非凝露 |
电源 | 5V/0.5A，USB供电或外供电 |
传输接口 | USB2.0高速屏蔽线，USB2.0延长线选配，最远支持25米 |
编程环境 | VC、VB、LABVIEW |
支持操作系统 | Windows32位和64位 |
订购信息
USB2069 | 24CH 16bit 240KS/s 16MS USB2.0（不含DA）同步数据采集卡，可供12CH |
USB2069-D | 24CH 16bit 240KS/s 16MS USB2.0（含4CH DA）同步数据采集卡，可供12CH |
