产品详情

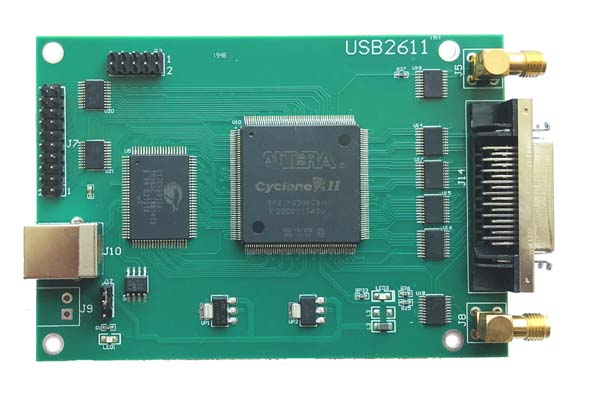

USB2611是高速数字输入采集卡，支持USB2.0 DMA传输，采集高速数字DI总线，总线位数支持1bit/8bit/16bit，总线时钟支持48MHz，总线电平标准兼容3.3V/5V TTL电平，板上最大8Mbytes 硬件FIFO，最大连续实时传输速率16MBytes/S，可广泛应用到串行/并行数字采集场合。
规格
型号 | USB2611 |
高速DI输入 | |
接口 | USB2.0 |
传输模式 | DMA |
DI总线位数 | 1bit/8bit/16bit |
DI总线带宽 | 100Mbytes/S |
总线时钟 | 内钟：48M/24M/16M/12M 外钟：EXT_CLK，频率范围1KHz～48MHz，5V/3.3V TTL电平 |
读取模式 | 连续读取/触发读取 |
FIFO容量 | 2Mbytes（默认），8Mbytes |
实时传输速率 | 16MBytes/S |
总线电平标准 | 5V TTL，低电平0～0.8V，高电平2V～5V |
接插件 | SCSI-40 |
普通数字DI/DO | |
普通DI | 8路 |
普通DO | 8路 |
兼容性 | 5V TTL |
接插件 | 双排插针 |
计数器 | |
通道数 | 2通道 |
时序 | 计数脉冲宽度>50ns |
位数 | 32位 |
电平标准 | 5V TTL，低电平0～0.8V，高电平2V～5V |
测频 | |
通道数 | 2通道 |
位数 | 32位 |
基准时钟 | 48MHz |
电平标准 | 5V TTL，低电平0～0.8V，高电平2V～5V |
通常规格 | |
板尺寸 | 110mm x 75.7mm(不包含接插件) |
工作温度 | 0～50℃ |
存储温度 | -20℃~80℃ |
湿度 | 5-95%，非凝露 |
电源 | USB供电或5V/250mA外供电 |
传输接口 | USB2.0高速屏蔽线，USB2.0延长线选配，最远支持25米 |
编程环境 | VC、VB、LABVIEW |
支持操作系统 | Windows 32位和64位 |
订购信息
USB2611 | USB2.0 高速数字输入采集卡 |
