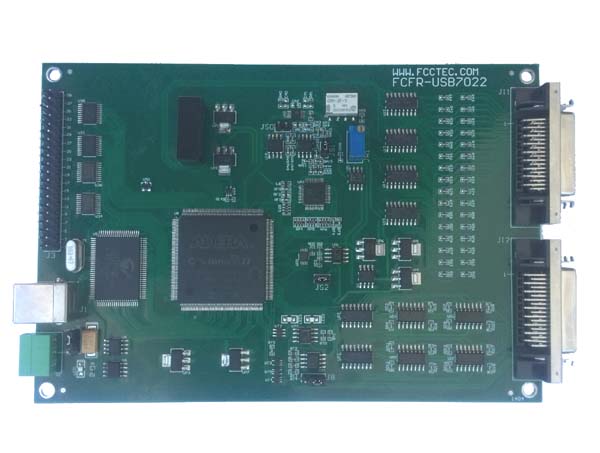

USB7022 系列是多功能USB2.0数据采集卡，AD 是18位，总采样率250KS/s、500KS/s、800KS/s，32个高密度通道，2MSa(采样点)硬件FIFO，满足实时采集和传输；2通道计数器/脉冲发生器（定时器），可产生数字脉冲波形，实现丰富的计数功能；16通道低速16位DA，可用于需要多种控制电压的场合；采集卡还支持12路DI和12路DO。
USB7022（18位）是USB7020(16位)的升级版，采集卡位数更高，信噪比提高8dB左右，是低速高精度多功能的理想选择。
规格
型号 | USB7022S | USB7022A | USB7022B |
模拟输入 | |||
分辨率 | 18位 | ||
总采样率 | 800KS/s | 500KS/s | 250KS/s |
各通道采样率 | 总采样率/n，n是使能的通道数 | ||
通道数 | 32通道单端/16通道差分 | ||
通道使能 | 首末通道使能 | ||
采样钟 | 板上时钟和板外时钟，板外时钟：5VTTL电平，等占空比方波 | ||
板上采样钟 | Freq/n，Freq是基准时钟，48 MHz，n为分频因子， n=60,61,…(USB7022S)； | ||
输入方式 | 单端输入/差分输入，软件选择 | ||
输入范围 | -10V～10V, 0V～10V，共2档，跳线选择 | ||
输入增益 | 默认1,2,4,8，共4档，软件选择，支持1,10,100,1000，联系我们 | ||
输入耦合 | DC | ||
输入阻抗 | >1G欧 | ||
-3dB小信号带宽 | >1MHz | ||
触发模式 | 连续采集、后触发、延时触发 | ||
触发源 | 外触发（频率最高500K），软件触发和定时器触发（可实现伪同步采集） | ||
硬件FIFO | 2M样点 | ||
数据传输 | 轮询，DMA | ||
接插件 | SCSI-36母座 | ||
静态DA | |||
DA通道数 | 16通道 | ||
DA分辨率 | 16bit | ||
DA刷新率 | 800S/s | ||
DA输出范围 | －5V～＋5V（默认），0～5V，软件选择 | ||
接插件 | SCSI-36母座 | ||
数字DI/DO | |||
普通DI | 12路 | ||
普通DO | 12路 | ||
兼容性 | 5V TTL | ||
接插件 | IDC-40 | ||
Counter/PWM计数器/脉冲发生器(定时器) | |||
分辨率 | 32位 | ||
基准时钟 | 48MHz | ||
通道数 | 2通道 | ||
兼容性 | 5V TTL | ||
接插件 | IDC-40 | ||
通常规格 | |||
板尺寸 | 3U标准尺寸，160mm x 100mm(不包含接插件) | ||
工作温度 | 0～50℃ | ||
存储温度 | -20℃~80℃ | ||
湿度 | 5-95%，非凝露 | ||
电源 | 5V/500mA，USB供电或外供电 | ||
传输接口 | USB2.0高速屏蔽线，USB2.0延长线选配，最远支持25米 | ||
编程环境 | VC、VB、LABVIEW | ||
支持操作系统 | Windows 32位和64位 | ||
订购信息
USB7022S | 32CH,800K USB2.0多功能数据采集卡 |
USB7022A | 32CH,500K USB2.0多功能数据采集卡 |
USB7022B | 32CH,250K USB2.0多功能数据采集卡 |
USB7022S-D | 32CH,800K USB2.0多功能数据采集卡，含16通道静态模拟输出 |
USB7022A-D | 32CH,500K USB2.0多功能数据采集卡，含16通道静态模拟输出 |
USB7022B-D | 32CH,250K USB2.0多功能数据采集卡，含16通道静态模拟输出 |
接口转换配件
USB转千兆网 | USB2.0无缝升级到千兆以太网，采集卡不受传输距离限制 |
USB转无线网络 | USB2.0无缝升级到无线网络（802.11），采集卡不受连接线限制 |
