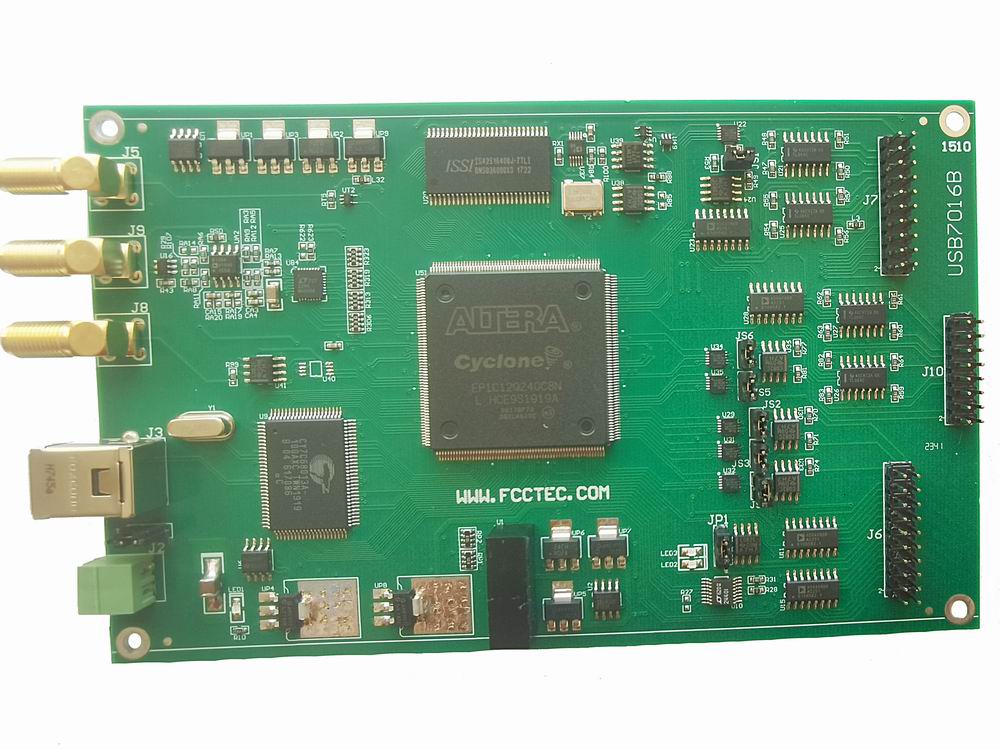

USB7016是多功能控制卡， 包括四部分：AD、DA、频率源和数字DI/DO，AD分为低速和中速两种，DA分为高速、中速和低速三种，频率源可实现1Hz步进可调，低速AD/DA可用于控制场合，高速AD/DA用于采集数据/输出数据场合。
DI、DO各4路，兼容5V TTL电平。
USB7016采集卡可广泛应用于医疗信号，超声波信号、仪器仪表等场合。
规格
型号 | USB7016 |
高速AD | |
分辨率 | 14位 |
通道数量 | 1通道 |
采样率 | 1MS/s |
采样钟 | 板上采样钟，范围1K～1M |
输入极性 | 单端输入 |
输入范围 | 0～5V |
输入耦合 | DC |
输入阻抗 | 高阻 |
板上模拟滤波器 | 是 |
-3dB小信号带宽 | 500K |
硬件缓存 | 4M样点 |
接插件 | SMA |
高速计数器 | |
位数 | 16位 |
计数器时钟 | 1M |
通道数 | 1通道 |
电平标准 | 3.3V/5V TTL |
计数边沿 | 上升沿 |
接插件 | SMA |
高速DA | |
分辨率 | 16位 |
输出范围 | －5V～＋5V |
通道数量 | 1通道 |
刷新率 | 2MS/s |
硬件缓存 | 2MS |
接插件 | SMA |
中速DA | |
分辨率 | 16位 |
输出范围 | 0～5V |
通道数量 | 5通道 |
刷新率 | 100KS/s |
硬件缓存 | 256KSa/通道 |
接插件 | IDC20 |
DDS频率发生器 | |
频率稳定性 | 10PPM |
输出范围 | 3.3V TTL方波 |
通道数量 | 单通道 |
步进精度 | 1Hz |
频率范围 | 1KHz～2MHz |
接插件 | IDC20 |
低速AD/DA | |
AD通道数 | 16通道 |
AD分辨率 | 16bit |
AD采样率 | 800S/s |
AD输入范围 | －5V～＋5V |
DA通道数 | 16通道 |
DA分辨率 | 16bit |
DA刷新率 | 800S/s |
DA输出范围 | －5V～＋5V（默认），0～5V，跳针选择 |
接插件 | IDC20 |
数字DI/DO | |
普通DI | 4路 |
普通DO | 4路 |
兼容性 | 5V TTL |
接插件 | IDC20 |
通常规格 | |
板尺寸 | 3U标准板尺寸，160mm x 100 mm(不包含接插件) |
工作温度 | 0～50℃ |
存储温度 | -20℃~80℃ |
湿度 | 5-95%，非凝露 |
电源 | 5V/0.5A |
传输接口 | USB2.0高速屏蔽线 |
编程环境 | VC、C#、LABVIEW |
Windows32位和64位 | |
订购信息
USB7016B | USB多功能控制采集卡 |
