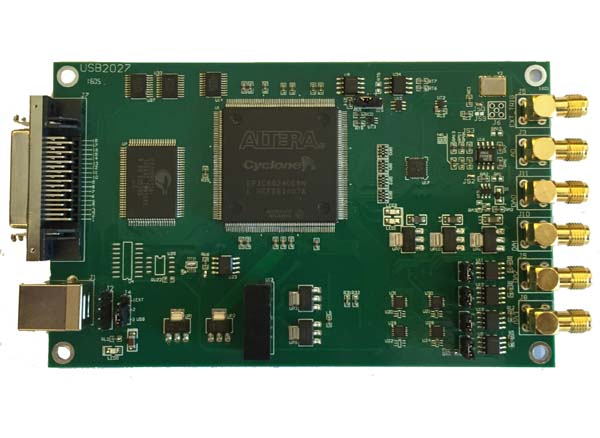

USB2027系列是USB2026的升级版本，AD 支持14位、12位和10位，采集速度支持10MS/s到100MS/s，最大32M采样点硬件FIFO；采集卡支持8路DI和8路DO；4通道高速DA，刷新率100KS/s，缓存64KS/ch；2通道32位计数器。
规格
型号 | USB2027-10 | USB2027-25 | USB2027-40 | USB2027-65 | USB2027-80 | USB2027-100 | |||||
模拟输入 | |||||||||||
分辨率 | USB2027A：14位 USB2027B：12位 | ||||||||||
通道数 | 单通道 | ||||||||||
实时传输 | 36Mbytes/S | ||||||||||
采样钟 | 板上时钟，支持外时钟（联系我们） | ||||||||||
采样率精度 | Freq/(n+1)，Freq是基准时钟，3M~100MHz，n为分频因子，n=0,1,2,3… | ||||||||||
采样时钟 | 10MHz | 25MHz | 40MHz | 65MHz | 80MHz | 100MHz | |||||
输入极性 | 单端输入 | ||||||||||
输入范围 | -1V～+1V, -5V～+5V(默认),焊点选择，其它输入范围（联系我们） | ||||||||||
输入耦合 | DC | ||||||||||
输入阻抗 | 50欧(默认)/6M欧，焊点选择 | ||||||||||
-3dB带宽 | <30MHz | ||||||||||
触发源 | 外触发和软件触发 | ||||||||||
触发模式 | 连续采集、前触发、中触发 | ||||||||||
硬件FIFO | 16M样点（默认），32M样点联系我们 | ||||||||||
数据传输 | 轮询，DMA | ||||||||||
接插件 | SMA | ||||||||||
模拟输出 | |||||||||||
分辨率 | 12位（默认），兼容16位版本（联系我们） | ||||||||||
通道数 | 4通道独立输出 | ||||||||||
输出范围 | -1V～+1V,-5V～5V（默认），跳针选择 | ||||||||||
速率 | 100KS/s（默认），4通道刷新频率独立，兼容12位/1.63MS/s版本（联系我们） | ||||||||||
驱动能力 | 40mA | ||||||||||
触发源 | 软件 | ||||||||||
触发方式 | 输出周期性波形，波形个数可设，或循环输出 | ||||||||||
硬件缓存 | 64K采样点/CH（默认），支持128K采样点(联系我们) | ||||||||||
接插件 | 4个SMA | ||||||||||
数字DI/DO | |||||||||||
普通DI | 8路 | ||||||||||
普通DO | 8路 | ||||||||||
兼容性 | 5V TTL | ||||||||||
接插件 | SCSI-36 | ||||||||||
计数器 | |||||||||||
分辨率 | 32位 | ||||||||||
通道数 | 2通道 | ||||||||||
兼容性 | 5V TTL | ||||||||||
接插件 | SCSI-36 | ||||||||||
通常规格 | |||||||||||
板尺寸 | 137mm x 83.6mm(不包含接插件) | ||||||||||
工作温度 | 0～50℃ | ||||||||||
存储温度 | -20℃~80℃ | ||||||||||
湿度 | 5-95%，非凝露 | ||||||||||
电源 | 5V/500mA，USB供电或外供电 | ||||||||||
传输接口 | USB2.0高速屏蔽线，USB2.0延长线选配，最远支持25米 | ||||||||||
编程环境 | VC、VB、LABVIEW | ||||||||||
操作系统 | Window是32位和64位 | ||||||||||
订购信息
USB2027A | 1-CH 14bit 10MS/s~100MS/s 16MS多功能数据采集卡 |
USB2027B | 1-CH 12bit 10MS/s~100MS/s 16MS多功能数据采集卡 |
