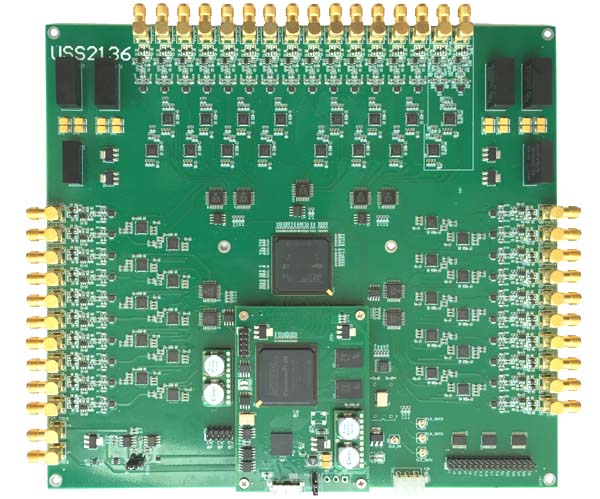

USS2136是USB3.0接口高密度高精度数字化仪，36通道同步采集，AD分辨率16位，采样率支持10MS/s；-3db模拟输入带宽6MHz（出厂默认），或70MHz可支持中频信号直接采集；直流输入；海量硬件FIFO，容量支持256M字节，板卡支持外时钟和外触发，可以实现多卡严格的采样时钟对齐同步采集，实现更高密度通道的扩展，例如扩展到72通道，144通道。
板卡采用USB3.0高速接口，支持260MBytes/S实时带宽，通过高速SSD固态硬盘，可实现高速写盘。
USS2136采集卡可广泛应用于软件无线电，雷达信号采集，超声波信号采集等场合。
可替代NI公司PXIe-6368(16个同步通道，每通道2MS/s，16位)。
规格
型号 | USS2136 |
模拟输入 | |
分辨率 | 16位，无误码 |
采样率S/s | 10M |
通道数量 | 36通道/18通道同步采集 |
采样时钟 | 板上时钟/外部时钟；软件可设置分频比 |
板上时钟 | 类型：TCXO |
外部时钟 | 输入接插件：SMA 耦合方式：DC 电平标准：3.3V 方波或正弦波 |
输入极性 | 单端输入 |
输入范围 | 双极性+/-5V(默认)或者+/-1V（仅50欧阻抗支持），焊接选择 |
输入耦合 | DC耦合(默认)，可选AC耦合，出厂设定 |
输入阻抗 | 50欧或6M欧，焊接选择 |
-3DB带宽 | 出厂默认6MHz，可选70MHz(联系我们) |
触发源 | 触发模式：连续采集，后触发。 触发源：支持外触发、内触发和软件触发 |
硬件FIFO | 128M采样点 |
USB3.0实时传输速度 | 260MBytes/s |
数据传输 | Block DMA |
模拟输入接插件 | SMA |
数字DI/DO | |
普通DI |
|
普通DO | 8路 |
兼容性 | 3.3V TTL |
接插件 | IDC-32 |
通常规格 | |
板尺寸 | 243m x 220mm(不包含接插件) |
工作温度 | 0～50℃ |
存储温度 | -20℃~50℃ |
湿度 | 5-95%，非凝露 |
电源 | 5~6V/5.5A |
传输接口 | USB3.0接口 |
编程环境 | VC、VB |
Windows 32位和64位 | |
订购信息
USS2136 | 高精度36-CH 16bit 10MS/s 256M样点 USB3.0同步数据采集卡,可供18CH版本 |
