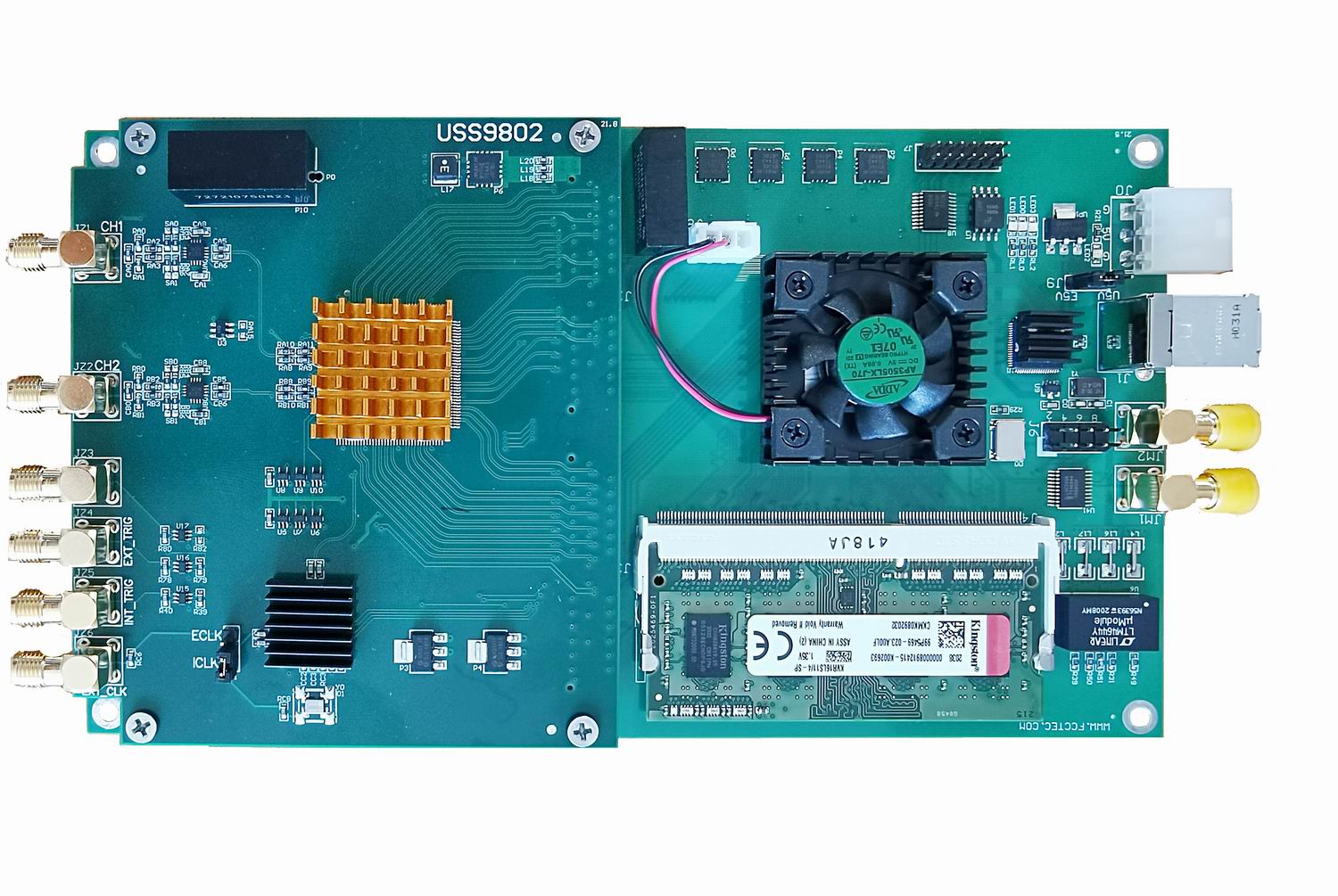

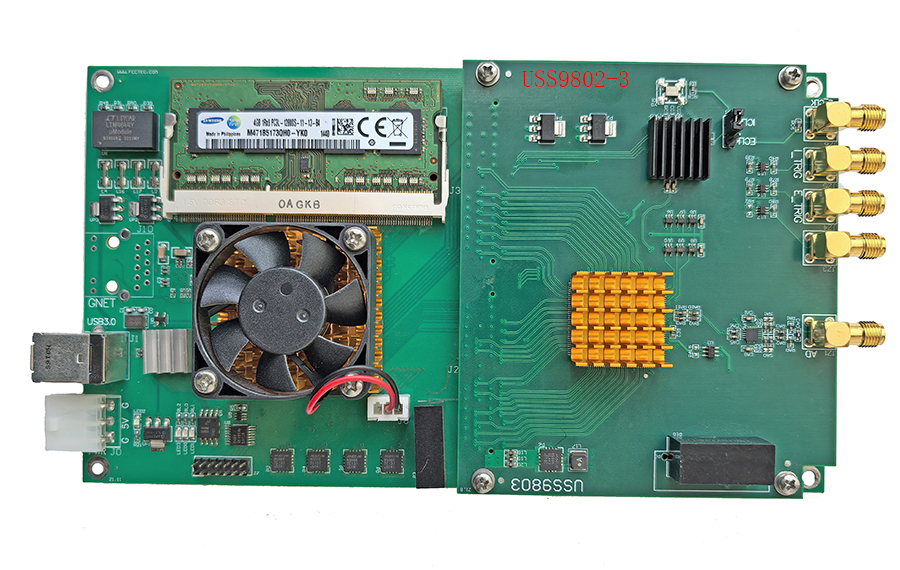

USS9802是一款高速数据采集卡，AD位数8bit，USS9802-2/-1,是2通道同步采集，采样率每通道1GS/s或500MS/s，USS9802-3是单通道，采样率3GS/s,默认硬件缓存DDR2FIFO容量4G样点，最大支持8G样点，板卡采用USB3.0接口，到PC实时数据流250M字节/秒；兼容USB2.0模式，到PC实时数据流36M字节/秒。
USS9802采集卡可广泛应用于飞行时间质谱仪、仪器仪表、雷达信号采集等场合。
USS9802支持硬累加功能，累加能力每秒3G样点，累加长度最大单通道256K采样点，双通道每通道128K样点，输入耦合方式直流耦合。
规格
型号 | USS9802-3 | USS9802-2 | USS9802-1 |
模拟输入 | |||
分辨率 | 8位 | ||
每通道采样率（S/s） | 单通道:3G | 单通道:2G | 单通道:1G |
通道数量 | 1通道 | 2通道同步 | |
USB3.0实时带宽 | 250MByets/S | ||
采样时钟 | 内时钟分频比取值，1,2,3,....20 | ||
输入极性 | 单端输入 | ||
输入耦合 | DC耦合(默认) | ||
输入阻抗 | 50欧 | ||
通道隔离度 | 85dB | ||
-3db带宽 | 800M | ||
输入范围 | 双极性+/-0.5V(默认)或者+/-1V，焊接选择 | ||
触发 | 触发模式：连续采集，后触发 触发源：软件触发，外触发，内触发，模拟通道触发。 | ||
硬件FIFO | 默认4G样点，最大8G样点 | ||
数据传输 | 轮询，DMA | ||
模拟输入接插件 | SMA | ||
累加功能 | |||
累加能力 | 每秒3G样点 | ||
累加次数 | 65535 | ||
累加长度 | 256K样点 | ||
通常规格 | |||
板尺寸 | 187.5mm x 106mm（不包含接插件） | ||
工作温度 | 0～50℃ | ||
存储温度 | -20℃~80℃ | ||
湿度 | 5-95%，非凝露 | ||
电源要求 | 5V/2.5A | ||
传输接口 | USB3.0 | ||
编程环境 | VC、VB、LABVIEW | ||
支持操作系统 | Windows 操作系统 | ||
订购信息
USS9802-3 | 1-CH 8bit 3GS/s 4GSa USB3.0数据采集卡 |
USS9802-2 | 2-CH 8bit 1GS/s 4GSa USB3.0同步数据采集卡 |
USS9802-1 | 2-CH 8bit 500MS/s 4GSa USB3.0同步数据采集卡 |
