USS9906是一款高速数据采集卡，AD位数14bit，4通道同步采集，采样率是每通道1GS/s或1.3GS/s，默认硬件缓存DDR2FIFO容量2G样点或 4G样点，板卡有两个接口版本，USB3.0接口和千兆网口，USB3.0接口版本，板卡到PC实时数据流300M字节/秒，兼容USB2.0模式，到PC实时数据流36M字节/秒；千兆网口板卡版本，到PC实时数据流100M字节/秒，兼容100M模式，到PC实时数据流10M字节/秒。
USS9906支持硬累加功能，累加能力每秒4G采样点，累加长度最大1280K样点，输入耦合方式直流耦合。
星烁华创推出硬件累加功能采集卡，广泛应用于飞行时间质谱仪场合，包括硬累加功能的模拟采集卡和TDC卡。采集卡都支持硬累加，降低总线传输数据率和计算机处理压力。
相对于国外产品，产品价格要明显优于国外产品，性价比优势明显，本地化技术支持和灵活的定制服务，可以更好服务于客户。
板载FPGA可根据客户需求定制多种算法，例如FFT和累加算法，典型应用测风雷达、光纤传感测量（DVS，DAS），飞行时间质谱仪。
USB3.0接口累加功能模拟采集卡选型表：
型号 | USS8802 | USS9806 | USS9802 | USS9906 |
接口 | USB3.0 | |||
位数（bit） | 16/14/12 | 14/13/12 | 8 | 14 |
采样率（S/s） | 150M/CH或 | 400M/250M/500M | -3:3G | 1.3G/CH |
累加前缓存 | 无 | 无 | 无 | 无 |
通道数 | 4 | 4 | -3:1CH | 4 |
累加长度（样点） | 32M | 256K | 512K | 1280K |
累加能力(样点/秒) | 500M | 3G | 1G | 4G |
累加次数 | 65535 | 65535 | 65535 | 1024 |
规格
型号 | USS9906A | USS9906B |
模拟输入 | ||
分辨率 | 14位 | |
每通道采样率(S/s) | 1G或1.3G，出厂选定 | |
通道数量 | 4通道同步，SMA输入座 | 2通道同步，SMA输入座 |
采样时钟 | 支持内,外参考钟和外采样时钟 | |
输入极性 | 单端输入 | |
输入耦合 | DC耦合(默认)，可选AC耦合，出厂设定 | |
输入阻抗 | 50欧 | |
通道隔离度 | 90dB | |
-3db模拟输入带宽 | 600M | |
输入范围 | 双极性+/-1V(默认)或者+/-2V，焊接选择 | |
触发 | 触发模式：连续采集，后触发。 | |
硬件FIFO | 4G样点 | 2G样点 |
数据传输 | 轮询，DMA | |
模拟输入接插件 | SMA | |
累加功能 | ||
累加能力 | 每秒4G样点 | |
累加次数 | 1024 | |
累加长度 | 1CH:1280K样点 | 1CH:384K样点 |
通常规格 | ||
板尺寸 | 161mm x 154mm（不包含接插件） | |
工作温度 | 0～50℃ | |
存储温度 | -20℃~80℃ | |
湿度 | 5-95%，非凝露 | |
电源要求 | 供电电压8~12V,建议供电12V,电流12V/2A | |
传输接口 | USB3.0接口：实时带宽300M字节/秒 自适应，协议TCP/IP，实时带宽100M字节/秒 | |
支持操作系统 | Windows 操作系统 | |
订购信息

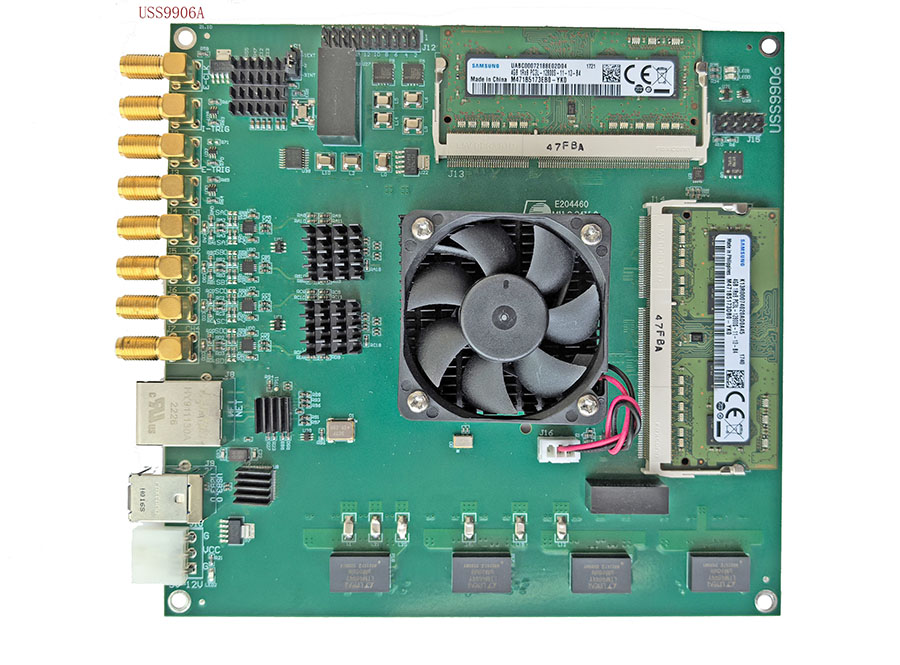

USS9906A | USB3.0接口，4CH 14bit 1.3GS/s或1GS/s 数据采集卡 |

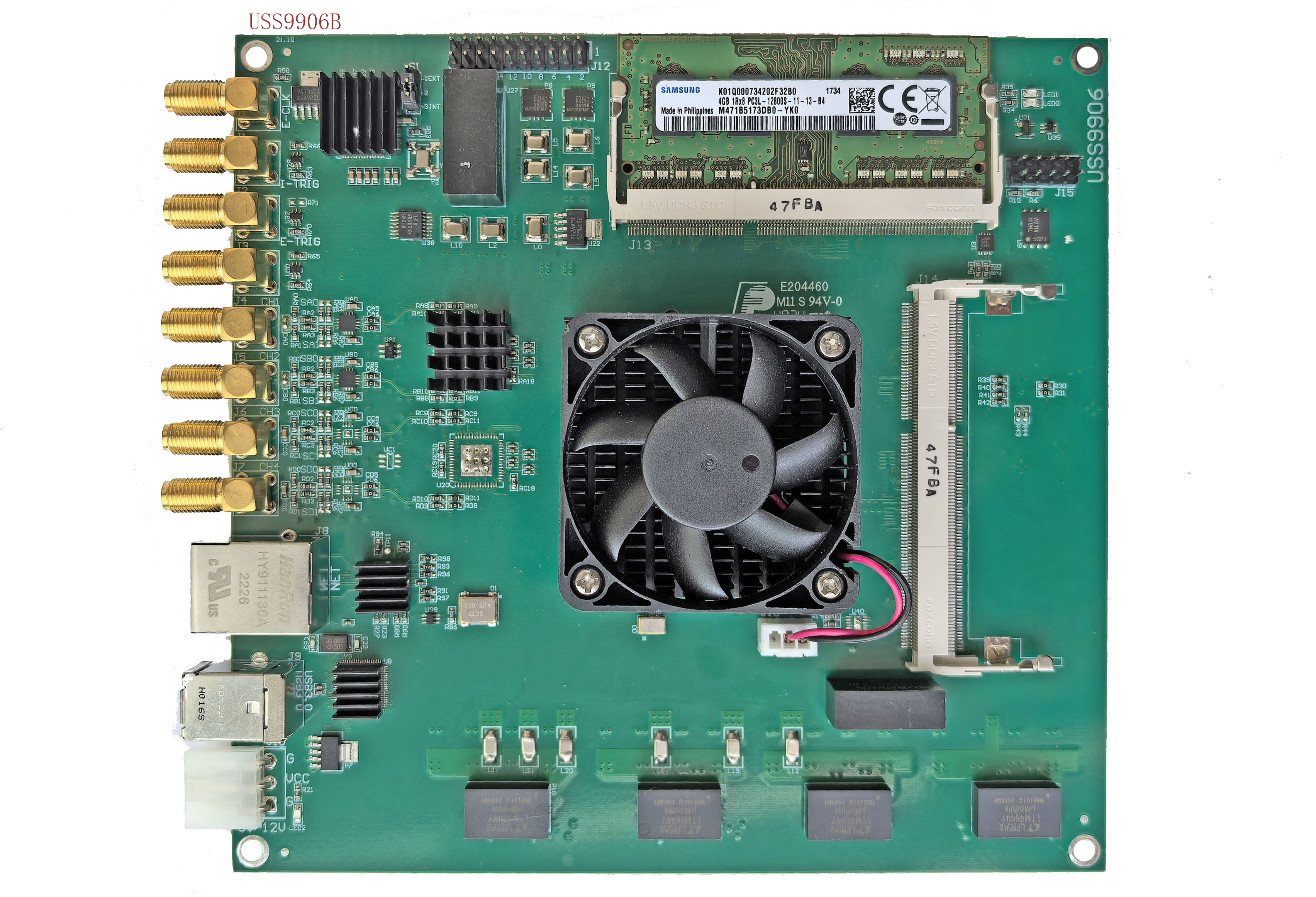

USS9906B | USB3.0接口，2CH 14bit 1.3GS/s或1GS/s 数据采集卡 |
NET9906A | 千兆网口，4CH 14bit 1.3GS/s或1GS/s 数据采集卡 |
NET9906B | 千兆网口，2CH 14bit 1.3GS/s或1GS/s 数据采集卡 |
