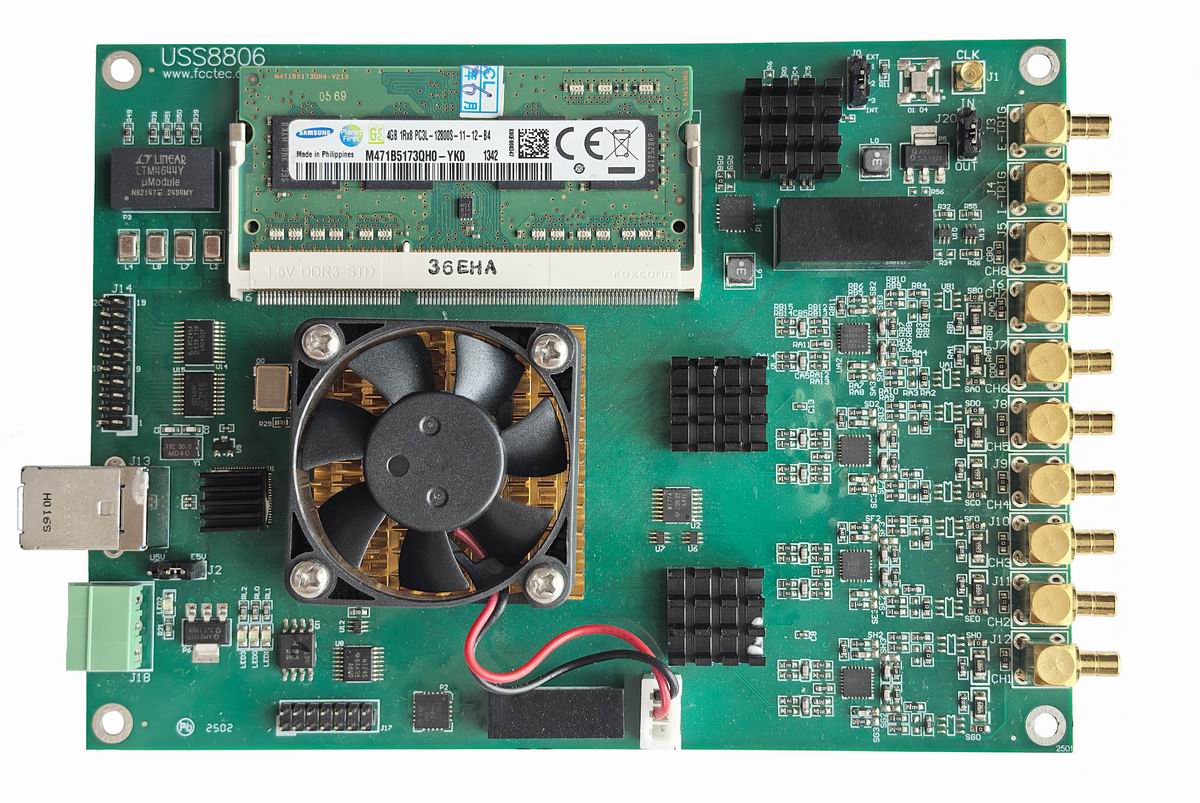

USS8806是一款高速数据采集卡，AD位数16bit/14bit，8通道同步采集，采样率每通道125M/100M/80M/S/s，默认硬件缓存DDR2FIFO容量2G样点，最大支持4G样点，板卡采用USB3.0接口，到PC实时数据流300M字节/秒；兼容USB2.0模式，到PC实时数据流36M字节/秒。
USS8806采集卡可广泛应用于飞行时间质谱仪、仪器仪表、雷达信号采集等场合。
USS8806支持硬累加功能，累加能力每秒500M采样点，累加长度最大每通道32M采样点，输入耦合方式直流耦合。
相对于国外产品，产品价格要明显优于国外产品，性价比优势明显，本地化技术支持和灵活的定制服务，可以更好服务于客户。
规格
型号 | USS8806S | USS8806A |
模拟输入 | ||
分辨率 | 16位 | 14位 |
每通道采样（S/s） | 125M/100M/80M | |
通道数量 | 8通道同步，SMB输入座 | |
USB3.0实时带宽 | 300MByets/S | |
采样时钟 | 支持内,外参考钟和外采样时钟 分频支持1,2,3…65535 | |
输入极性 | 单端输入 | |
输入耦合 | DC耦合(默认)，可选AC耦合，出厂设定 | |
输入阻抗 | 50欧 | 6M欧或50欧，焊接选择 |
通道隔离度 | 90dB | 85dB |
-3db模拟输入带宽 | 70MHz | |
输入范围 | 双极性+/-2.5V(默认)或者+/-5V，焊接选择 | |
触发 | 触发模式：连续采集，后触发，单触发。 | |
硬件FIFO | 默认 2G样点，最大4G样点 | |
数据传输 | 轮询，DMA | |
模拟输入接插件 | SMB | |
累加功能 | ||
累加能力 | 每秒500M样点 | |
累加次数 | 65535 | |
累加长度 | 32M样点 | |
通常规格 | ||
板尺寸 | 146mm x 106mm（不包含接插件） | |
工作温度 | 0～50℃ | |
存储温度 | -20℃~80℃ | |
湿度 | 5-95%，非凝露 | |
电源要求 | 5V/2.2A | |
传输接口 | USB3.0 | |
编程环境 | VC、C#、LABVIEW | |
支持操作系统 | Windows 操作系统 | |
订购信息
USS8806S | |
USS8806A | 8CH/4CH 14bit 125M/100M/80MS/s 数据采集卡 |
