USS3628是高速同步数据采集卡，指标12位，4通道同步采集，采样率每通道3GS/s，2X模式每通道6GS/s，模拟输入带宽6GHz，16GB硬件缓存FIFOs，USS3628 采用USB3.0接口，到PC实时数据流到300MBytes/S。
USS3628支持硬件实时累加功能，累加能力每秒6G样点，累加长度最大1M样点，累加次数4095次。
典型应用软件无线电、4G/5G通信、高速数字示波器、光学传、无线电，雷达信号采集、超声波信号采集等场合。
USS3628的PCIe版本，见PCIe3628。
规格
型号 | USS3628A | USS3628B |
模拟输入 | ||
分辨率 | 12位，无误码 | |
采样率 | 4通道：每通道3G 2通道：每通道6G(2X模式) | 2通道：每通道3G 1通道：每通道6G(2X模式) |
通道数量 | 4通道同步采集 | 2通道同步采集 |
采样时钟 | 板上参考时钟/板外参考是时钟，跳线选择 | |
板上时钟 | 基准时钟10M 类型：默认TCXO 温度稳定度：1PPM 可选配恒温晶振OCXO,温度稳定度：0.1PPM | |
外参考时钟 | 频率：10MHz,接插件：SMA, 耦合：AC ,电平：1.5Vpp~5Vpp正弦 | |
输入极性 | 单端输入 | |
输入范围 | 1Vpp | |
输入耦合 | AC，出厂设定，联系我们 | |
输入阻抗 | 50欧 | |
信噪比SNRFS | 57.0dB@fin=1.5G 54.7dB@fin=4.5G | |
模拟输入带宽 | -3DB带宽：3.5GHz -6DB带宽：6GHz | |
触发源 | 触发模式：连续采集，后触发，单触发 触发源：外触发、软件触发、内触发和通道触发 | |
硬件FIFOs | 16G字节（每个样点1.5字节） | |
USB3.0实时数据流 | 300MBytes/s | |
模拟输入接插件 | SMA | |
累加功能 | ||
累加能力 | 6GS/s | |
累加次数 | 4095 | |
累加长度 | 1M样点 | |
通常规格 | ||
板尺寸 | 205.5mm x 139mm(不包含接插件) | |
板卡功耗 | 36W | |
工作温度 | 0～50℃ | |
传输接口 | USB3.0接口 | |
编程环境 | VC、C#、LABVIEW | |
支持操作系统 | Windows 32位和64位 | |
订购信息

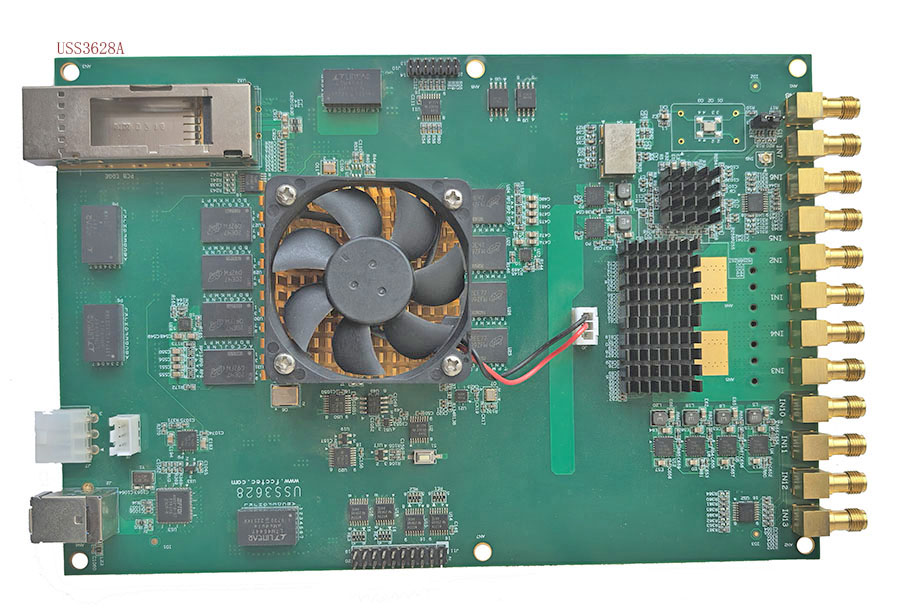

USS3628A | USB3.0接口,12位,4通道,每通道3GS/s |

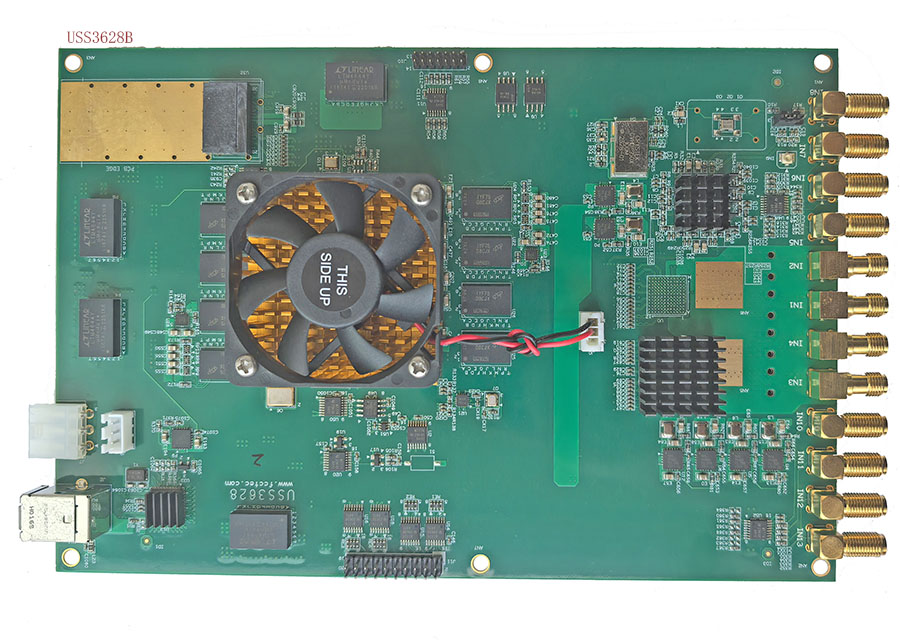

USS3628B | USB3.0接口,12位,2通道,每通道3GS/s |
