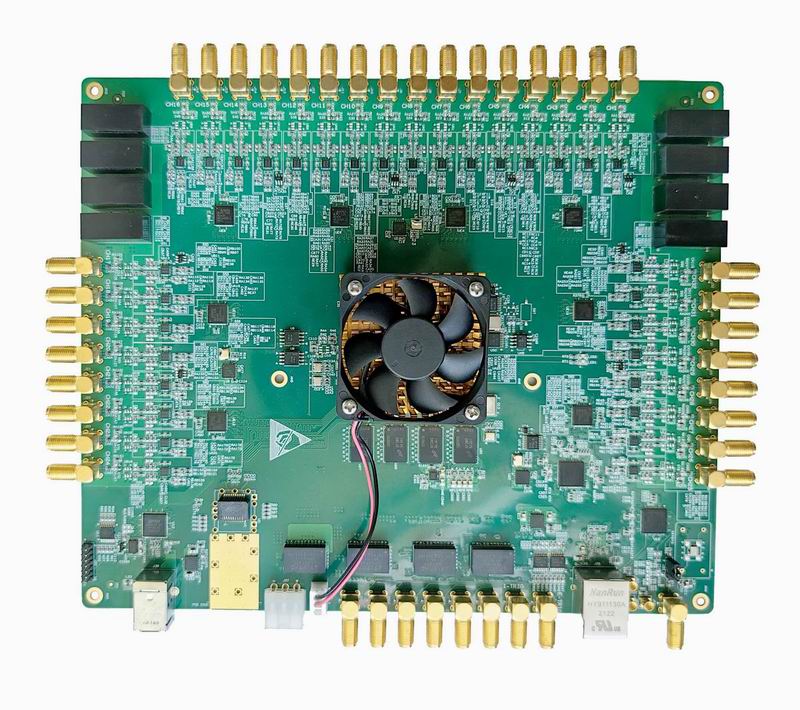

USS2148是USB3.0接口高密度高精度数字化仪，32通道同步采集，AD分辨率14位/16位，采样率支持125MS/s；-3db模拟输入带宽90MHz（出厂默认），70MHz可支持中频信号直接采集；直流输入；海量硬件FIFO，容量支持8G字节。
板卡采用USB3.0高速接口，支持300MBytes/S实时带宽，通过高速SSD固态硬盘，可实现高速写盘。
USS2148采集卡可广泛应用于超声波信号、高速成像、测试设备采集等场合。
板卡预留千兆网口，和万兆光口插座，后续可以灵活升级传输接口，实现多卡同步。
规格
型号 | USS2148A | USS2148B |
模拟输入 | ||
分辨率 | 16位，无误码 | 14位，无误码 |
采样率S/s | 每通道125M | |
通道数量 | 32通道/16通道同步采集 | |
采样时钟 | 板上参考时钟/板外参考是时钟，跳线选择 | |
板上参考时钟 | 基准时钟10M 类型：默认TCXO 温度稳定度：1PPM | |
外参考时钟 | 频率：10MHz,接插件：SMA, 耦合：AC ,电平：1.5Vpp~5Vpp正弦 | |
输入极性 | 单端输入 | |
输入范围 | 双极性+/-5V(默认)或者+/-1V（仅50欧阻抗支持），焊接选择 | |
输入耦合 | DC耦合 | |
输入阻抗 | 50欧 | |
-3DB带宽 | 出厂默认90MHz | |
触发源 | 触发模式：连续采集，后触发，单触发 | |
硬件FIFO | 4G采样点 | |
USB3.0实时传输速度 | 300MBytes/s | |
模拟输入接插件 | SMA | |
累加功能 | ||
累加方式 | 横向累加 | |
累加次数 | 256K(262144) | |
通常规格 | ||
板尺寸 | 195m x 233mm(不包含接插件) | |
工作温度 | 0～50℃ | |
存储温度 | -20℃~50℃ | |
电源 | 12V/1.8A | |
传输接口 | USB3.0接口 | |
编程环境 | VC、C# | |
支持操作系统 | Windows 32位和64位 | |
订购信息
USS2148A 高精度32CH 16bit 125MS/s USB3.0同步数据采集卡,可供16CH版本 USS2148B 高精度32CH 14bit 125MS/s USB3.0同步数据采集卡,可供16CH版本
