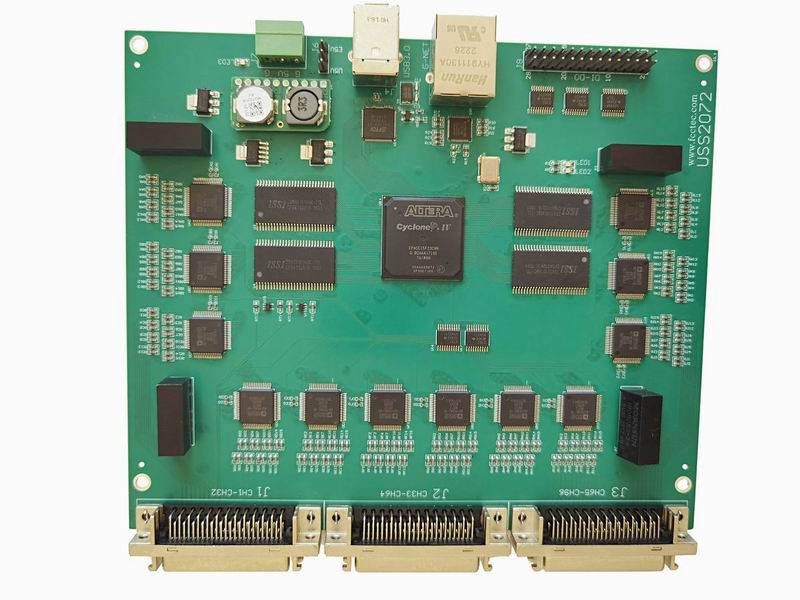

USS2072是一款高密度、高精度、高性价比数据采集卡，AD位数16bit，96通道同步采集，每通道采样率1M，默认硬件缓存FIFO容量64M样点，板卡有两个接口版本，USB3.0接口和千兆网口，USB3.0接口版本，板卡到PC实时数据流300M字节/秒，兼容USB2.0模式，到PC实时数据流36M字节/秒；千兆网口板卡版本，到PC实时数据流100M字节/秒，兼容100M模式，到PC实时数据流10M字节/秒。
高密度同步数据采集卡选型表：
型号 | AD位数bit | 采样率S/s | 同步通道数 | FIFO样点 | 接口 |
USB2070 | 16 | 1M | 8/48/80 | 32M | USB2.0 |
USB2069 | 16 | 240K | 24 | 32M | USB2.0 |
USB2066 | 16 | 1M/5M/10M | 8 | 32M | USB2.0 |
USS2168 | 16 | 10M | 8 | 64M | USB3.0 |
USB2160 | 18 | 5M | 4 | 64M | USB2.0 |
USB2076 | 24 | 256K | 16 | 8M | USB2.0 |
USS2072 | 16 | 1M | 96 | 64M | USB3.0 |
规格
型号 | USS2072 | USS2070S |
模拟输入 | ||
分辨率 | 16位 | 18位 |
通道数 | 96通道同步 | |
采集率 | 每通道1M | 每通道500K |
采样钟 | 板上时钟 | |
输入极性 | 单端输入 | |
输入范围 | +/-2.5V,+/-5V, +/-6.25V, +/-10V, +/-12.5V,0~5V,0~10V,0~12.5V,软件选择 | |
输入保护电压 | +/-20V | |
输入耦合 | DC | |
输入阻抗 | 1MΩ | |
-3dB小信号带宽 | 220K | |
触发源 | 内触发、外触发 | |
触发模式 | 连续采集、后触发、单触发 | |
硬件FIFO | 64M样点 | |
数据传输 | 轮询，DMA | |
接插件 | SCSI-50 | |
数字DI/DO | ||
普通DI | 无 | |
普通DO | 8路 3.3V TTL | |
接插件 | 双排针IDC28 | |
通常规格 | ||
板尺寸 | 166mm x 140mm | |
工作温度 | 0～50℃，工业级-20~70℃版本联系我们 | |
存储温度 | -20℃~80℃ | |
电源 | 5V/1A，USB供电或外供电 | |
传输接口 | USB3.0/千兆网口 | |
编程环境 | VC、C#、LABVIEW | |
支持操作系统 | Windows 32位和64位 | |
订购信息
USS2072 | USB3.0接口，96CH 16bit 1MS/s 数据采集卡 |
USS2072(48CH) | USB3.0接口，48CH 16bit 1MS/s 数据采集卡 |
USS2072(NET) | 千兆网口，96CH 16bit 1MS/s 数据采集卡 |
USS2072(NET/48CH) | 千兆网口，48CH 16bit 1MS/s 数据采集卡 |
