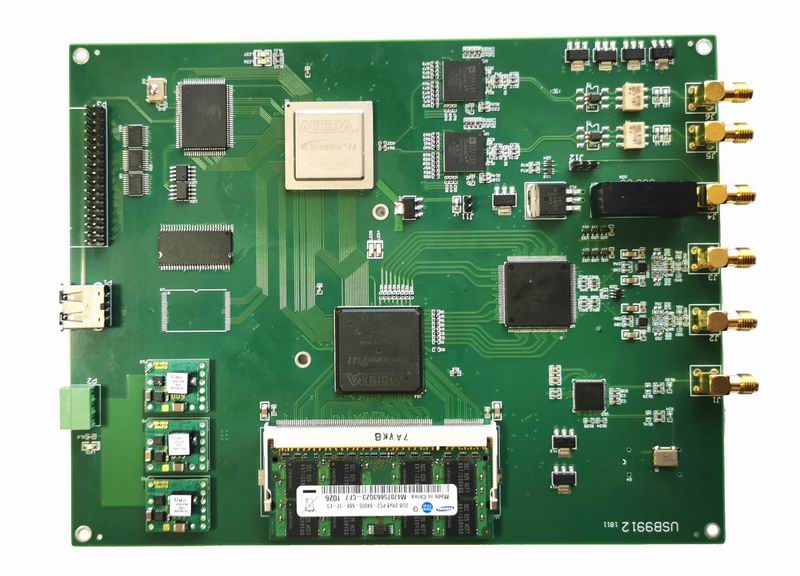

USB9912是一款高速数字化仪，支持高速模拟信号采集、模拟输出和回放（采集到缓存后输出）三种工作模式，板载1GHz双通道AD和1GHz双通道DA。
AD位数8bit，双通道采集，每通道采样率1GS/s，300MHz模拟输入带宽支持中频信号低通采集；DA位数8bit，双通道输出，每通道刷新率支持1GS/s；硬件缓存支持4G样点；数字化仪采用USB2.0接口；USB9912采集卡可广泛应用于软件无线电、通信仪表、雷达信号采集等场合。
USB9912模拟输出功能，4G样点缓存和高输出模拟带宽，是超高速任意波形发生器理想选择，预留1G样点大容量 非易失FLASH，可做离线模拟发生器，详细联系我们。
规格
型号 | USB9912 |
模拟输入 | |
分辨率 | 8位 |
通道数量 | 2通道同步 |
USB上行带宽 | 36MByets/S |
采样率 | 1GS/s/通道 |
采样时钟 | 板上时钟/外部时钟，软件选择。 板上时钟可分频，分频因子取值1,2,4,5。 外时钟SMA输入，AC耦合，方波/正弦波，>1Vpp，频率200MHz~1G，外采样钟不支持分频。 |
输入极性 | 单端输入 |
输入范围 | -0.5V~+0.5V，-1.0V~+1.0V（默认），焊接选择，其它范围联系我们 |
输入耦合 | AC(默认）,DC耦合联系我们 |
输入阻抗 | 50欧 |
-3db带宽 | 0~300MHz |
触发源 | 触发模式：连续采集，后触发。 触发源：外触发，3.3V/5V TTL信号。 |
硬件缓存 | 标配2G样点，最大支持4G样点联系我们 |
数据传输 | DMA |
接插件 | SMA |
模拟输出 | |
分辨率 | 8位 |
通道数量 | 2通道同步 |
USB下行带宽 | 32MByets/S |
刷新率 | 1GS/s/通道 |
采样时钟 | 同模拟输入采样时钟 |
输出极性 | 单端输出 |
输出范围 | -0.6V~+0.6V，其它范围联系我们 |
输出耦合 | AC |
输出阻抗 | 50欧 |
-3db带宽 | 0~300MHz |
触发源 | 同模拟输入触发源 |
硬件缓存 | 和模拟输入共用缓存 |
数据传输 | DMA |
接插件 | SMA |
数字脉冲发生器 | |
通道数 | 3通道(PWM0,PWM1,PWM2，其中PWM0是内触发输出) |
基准时钟 | ADC采样时钟/8 |
电平标准 | 3.3V TTL |
通常规格 | |
板尺寸 | 200mm x 156mm（不包含接插件） |
工作温度 | 0～50℃ |
存储温度 | -20℃~80℃ |
湿度 | 5-95%，非凝露 |
电源要求 | 5V/3.3A |
传输接口 | USB2.0 |
编程环境 | VC、VB、LABVIEW |
支持操作系统 | Windows |
USB9912 | AD:2-CH 8bit 1GS/s DA:2-CH 8bit 1GS/s 采集、输出和回放数字化仪 |
