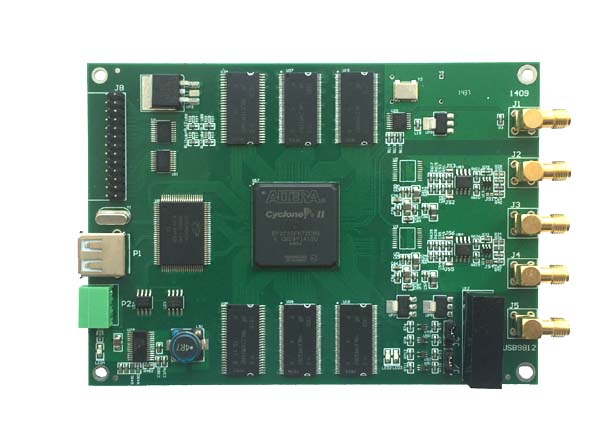

USB9812是一款高速累加功能采集卡，AD位数四档可选8bit/12bit/14bit/16bit，采样率支持每通道100MS/s，两个通道完全独立，每通道硬件FIFO支持32MSa。数字化仪采用USB2.0接口。USB9812采集卡可广泛应用于分析仪器、雷达信号采集等场合。
USB9812支持累加功能，数据处理能力每秒100M采样点，最大累加长度1M采样点，最大累加次数65536次。
星烁华创硬累加功能采集卡，广泛应用于飞行时间质谱仪场合，推出了具有硬累加功能的模拟采集卡和TDC卡，模拟硬累加采集卡系列包括USB9812（2CH/14BIT/100M），USB9982（2CH/8bit/1G），USB9964（2CH/8bit/1.5G），USB9966（2CH/14bit/1G）。数字输入质谱仪采集卡有USB8002(1CH/2.4G)。所有质谱仪采集卡都支持硬累加，降低总线传输和计算机处理压力。
规格
型号 | USB9812C | USB9812B | USB9812A | USB9812S |
模拟输入 | ||||
分辨率 | 8位 | 12位 | 14位 | 16位 |
通道数量 | 2通道独立，SMA输入座 | |||
USB2.0实时传输 | 36MByets/S | |||
采样率 | 100MS/s/通道 | 100MS/s/通道 80MS/s/通道 20MS/s/通道 | ||
采样时钟 | 基准时钟：板上时钟/外部时钟，软件选择。两个通道共用采样钟。 外时钟SMA输入，DC耦合，3.3V TTL方波。 基准时钟可分频，分频因子取值1,2,3…10。 | |||
输入极性 | 单端输入 | |||
输入范围和增益 | -0.5V~+0.5V， -2.5V~+2.5V（默认），焊接选择 | -1V~+1V，-5V~+5V（默认），焊接选择 | ||
输入耦合 | AC | DC（默认）或AC（仅50阻抗支持） | ||
输入阻抗 | 高阻(1.5M欧)或50欧，焊接选择 | |||
-3db带宽 | <30MHz |
| ||
触发源 | 触发模式：连续采集，后触发，延时触发。 触发源：外数字触发，内PWM触发和模拟信号触发 外触发：仅支持：3.3V/5V TTL信号，SMA座输入。 内PWM触发：可输出到SMA座上，3.3V TTL 方波输出。 | |||
硬件FIFO/采样点 | 各32MSa，联系我们 | |||
数据传输 | 轮询，DMA | |||
模拟输入接插件 | SMA | |||
累加功能 | ||||
处理能力 | 100MS/s | |||
AD通道 | 两个通道可独立设置累加参数 | |||
最大累加次数 | 65536 | |||
最大累加长度 | 1MSa | |||
数字DI/DO | ||||
普通DI | 8路 | |||
普通DO | 7路 | |||
兼容性 | 5V TTL | |||
接插件 | IDC-26 | |||
通常规格 | ||||
板尺寸 | 140mm x 100mm(不包含接插件) | |||
工作温度 | 0～50℃ | |||
存储温度 | -20℃~80℃ | |||
湿度 | 5-95%，非凝露 | |||
电源要求 | 5V/980mA | |||
传输接口 | USB2.0 | |||
编程环境 | VC、VB、LABVIEW | |||
支持操作系统 | Windows 32位和Windows 64位 | |||
订购信息
USB9812A | 2-CH 14bit 100MS/s 累加功能数据采集卡 |
USB9812B | 2-CH 12bit 100MS/s 累加功能数据采集卡 |
USB9812C | 2-CH 8bit 100MS/s 累加功能数据采集卡 |
USB9812S | 2-CH 16bit 100MS/s 累加功能数据采集卡 |
累加功能采集卡选型表
型号 | USB9812 | USB9982 | USB9964 | USB9984 | USB9966 |
接口 | USB2.0 | ||||
位数（bit） | 8/12/14/16 | 8 | 8 | 12/14 | 14 |
采样率（S/s） | 100M/CH | 1CH:2G 2CH:1G/CH | 1CH:3G 2CH:1.5G/CH | 250M/CH | 1G/CH |
累加前缓存 | 无 | 有 | 无 | 有 | 无 |
通道数 | 2 | 2 | 2 | 4 | 2 |
累加长度（样点） | 1M | 16M | 512K | 4M | 1M |
累加能力(样点/秒) | 100M | 500M | 1G | 400M | 2G |
累加次数 | 65536 | 65536 | 16777215 | 4096/1024 | 262144 |
