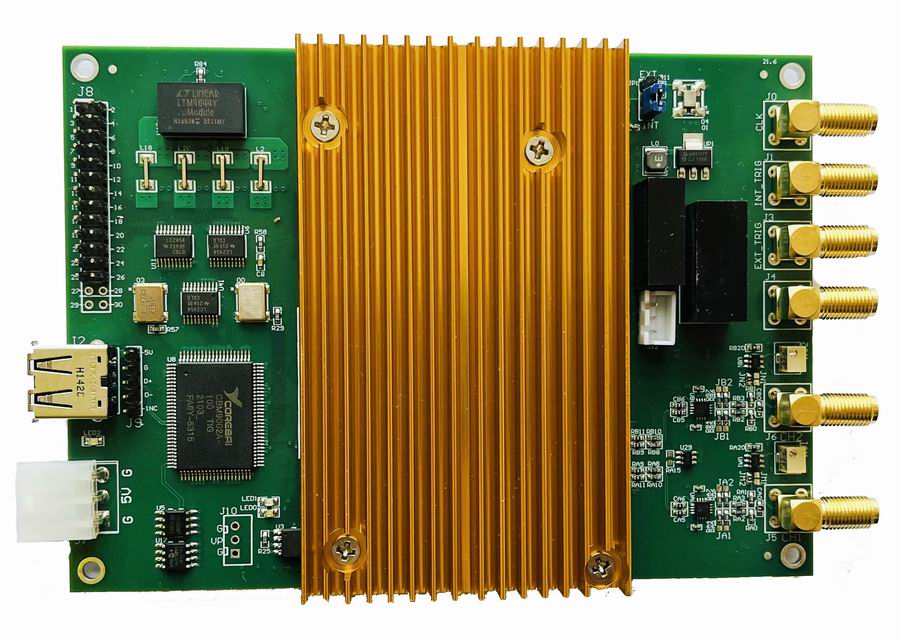

USB9816是一款高速数据采集卡，AD位数8bit，2通道同步采集，采样率每通道1G或者500MS/s，默认硬件缓存DDR2FIFO容量512M样点，最大支持1G样点，数字化仪采用USB2.0接口。USB9816采集卡可广泛应用于飞行时间质谱仪、仪器仪表、雷达信号采集等场合。
USB9816支持硬累加功能，累加能力每秒500M采样点，累加长度最大128K样点，输入耦合方式直流耦合。
星烁华创推出硬件累加功能采集卡，广泛应用于飞行时间质谱仪场合，包括硬累加功能的模拟采集卡和TDC卡，模拟硬累加采集卡系列包括USB9812（2CH/14BIT/100M），USB9984（4CH/14bit/250M），USB9816（2CH/8bit/1G），USB9964（2CH/8bit/1.5G），USB99966（2CH/14bit/1G）。数字输入质谱仪采集卡有USB8002(1CH/2.4G)。采集卡都支持硬累加，降低总线传输和计算机处理压力。
相对于国外产品，产品价格要明显优于国外产品，性价比优势明显，本地化技术支持和灵活的定制服务，可以更好服务于客户。
规格
型号 | USB9816-2 | USB9816-1 |
模拟输入 | ||
分辨率 | 8位 | |
每通道采样率（S/s） | 单通道 2G，双通道1G/CH | 单通道 1G，双通道500M/CH |
通道数量 | 2通道同步，SMA输入座 | |
USB2.0实时带宽 | 36MByets/S | |
采样时钟 | 1G/n,(n=1,2,3….30) | 1G/n,(n=2,3,4….30) |
输入极性 | 单端输入 | |
输入耦合 | DC | |
输入阻抗 | 50欧 | |
通道隔离度 | 70dB | |
-3db带宽 | 500MHz,最高支持800M（联系我们） | |
输入范围 | 默认-0.5V~+0.5V，焊接可选-1V~1V,其它范围联系我们 | |
触发 | 触发模式：连续采集，后触发，单触发 触发源：外触发，内触发，信号源触发 | |
硬件FIFO | 默认512M样点，最大1G样点 | |
数据传输 | 轮询，DMA | |
模拟输入接插件 | SMA | |
累加功能 | ||
累加能力 | 全速累加，每秒2G样点 | |
累加次数 | 65535 | |
累加长度 | 128K样点 | |
通常规格 | ||
板尺寸 | 140mm x 100mm（不包含接插件） | |
工作温度 | 0～50℃ | |
存储温度 | -20℃~80℃ | |
湿度 | 5-95%，非凝露 | |
电源要求 | 5V/2A | |
传输接口 | USB2.0 | |
编程环境 | VC、VB、LABVIEW | |
支持操作系统 | Windows 操作系统 | |
订购信息
USB9816-2 | 2-CH 8bit 1GS/s 数据采集卡，带累加功能 |
USB9816-1 | 2-CH 8bit 500MS/s 数据采集卡，带累加功能 |
