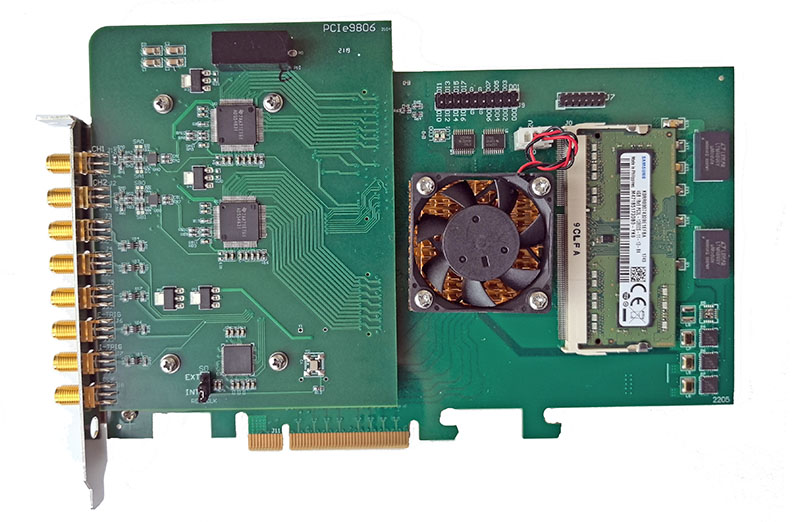

PCIe9806是PCI-E接口高速高精度数字化仪，双通道同步采集，AD支持14bit/400MS/s，13bit/250MS/s，12bit/500MS/s；-3db模拟输入带宽110MHz，支持中频信号直接采集；海量硬件FIFO，容量支持4G字节；采集卡采用PCIe x8高速接口，支持3GBytes/S高速带宽，通过高速盘阵，可实现实时采集、传输和写盘功能，详细联系我们。
PCIe9806采集卡可广泛应用于软件无线电，雷达信号采集，超声波信号采集等场合。
规格
型号 | PCIe9806A | PCIe9806B | PCIe9806C |
模拟输入 | |||
分辨率 | 14位，无误码 | 13位，无误码 | 12位，无误码 |
采样率 | 400MS/s | 250MS/s | 500MS/s |
通道数量 | 双通道同步采集 | ||
采样时钟 | 板上时钟/外部时钟，软件选择；板上时钟可软件设置分频比，f/n，n取值1,2,3…10 | ||
板上时钟 | 类型：TCXO 稳定度：10PPM | ||
外部时钟 | 输入接插件：SMA 耦合方式：AC 电平标准：3.3V 方波或正弦波 | ||
输入极性 | 单端输入 | ||
输入范围 | 双极性+/-2.5V或者+/-1.25V（默认），焊接选择，支持小信号输入，联系我们 | ||
输入耦合 | AC | ||
输入阻抗 | 50欧 | ||
信噪比SNR | 68.3dBc | 67.6dBc | 63.2dBc |
-3DB带宽 | <240MHz，最高800M带宽，联系我们 | ||
触发源 | 触发模式：连续采集，后触发。 支持外触发和软件触发，外触发输入接插件：SMA；电平范围：0V～+5V；频率范围：<500KHz；灵敏度：12bit；触发深度：硬件FIFO | ||
硬件FIFO | 2G采样点 | ||
PCI-E实时传输速度 | 3GBytes/s | ||
数据传输 | Block DMA | ||
模拟输入接插件 | SMA | ||
通常规格 | |||
板尺寸 | 200mm x 114.6mm(不包含接插件) | ||
工作温度 | 0～50℃ | ||
存储温度 | -20℃~80℃ | ||
湿度 | 5-95%，非凝露 | ||
传输接口 | PCI-E x8接口 | ||
编程环境 | VC、VB、LABVIEW | ||
支持操作系统 | windows 64位，linux系统联系我们 | ||
订购信息
PCIe9806A | 2-CH 14bit 400MS/s 1GSa PCI-E同步数据采集卡 |
PCIe9806B | 2-CH 13bit 250MS/s 1GSa PCI-E同步数据采集卡 |
PCIe9806C | 2-CH 12bit 500MS/s 1GSa PCI-E同步数据采集卡 |
