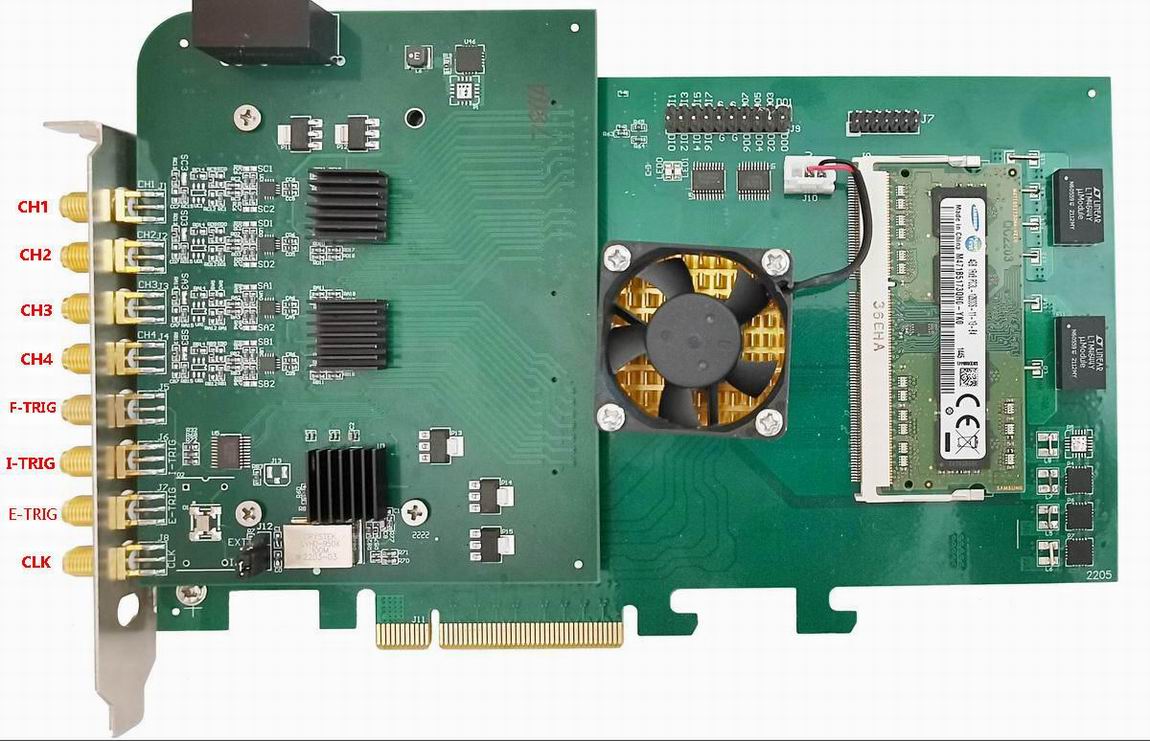

PCIe7816是是PCI-E接口高速高精度数字化仪，双通道同步采集，AD位数12位/14位/16位，通道数4通道同步，采样率每通道125MS/s或250MS/s；-3db模拟输入带宽110MHz，支持中频信号直接采集；海量硬件FIFO，容量支持2G字节；采集卡采用PCI-E x8高速接口，支持3GBytes/S高速带宽，通过高速盘阵，可实现实时采集、传输和写盘功能。
PCIe7816采集卡可广泛应用于软件无线电，雷达信号采集，超声波信号采集等场合。
规格
型号 | PCIe7816A | PCIe7816B | PCIe7816C |
模拟输入 | |||
分辨率 | 16位，无误码 | 14位，无误码 | 12位，无误码 |
采样率 | 125MS/s或250MS/s | ||
通道数量 | 4通道同步采集 | ||
采样时钟 | 板上时钟/外部时钟，软件选择 | ||
板上时钟 | 基准时钟10M 类型：TCXO 温度稳定度：1PPM | ||
外部时钟 | 输入接插件：SMA 耦合：AC 电平标准：1Vpp以上方波或正弦 | ||
输入极性 | 单端输入 | ||
输入范围 | 双极性+/-2.5V或+/-1.25V（默认） | 双极性+/-5V或+/-2.5V（默认） | |
输入耦合 | AC或者DC(默认)，出厂设定，联系我们 | ||
输入阻抗 | 50欧 | ||
信噪比SNR | 72.3dBFS | 71.0dBFS | 68.3dBFS |
-3DB带宽 | <120MHz，更高带宽联系我们 | ||
触发源 | 触发模式：连续采集，后触发，单触发，场触发 触发源：外触发、内触发和软件触发 | ||
硬件FIFO | 2G采样点 | ||
PCI-E实时数据流 | 3GBytes/s | ||
数据传输 | Block DMA | ||
模拟输入接插件 | SMA | ||
通常规格 | |||
板尺寸 | 200mm x 114mm(不包含接插件) | ||
板卡功耗 | 30W | ||
工作温度 | 0～50℃ | ||
存储温度 | -20℃~80℃ | ||
湿度 | 5-95%，非凝露 | ||
传输接口 | PCI-E x8接口 | ||
编程环境 | VC、VB、LABVIEW | ||
支持操作系统 | Windows 64位,LINUX联系我们 | ||
订购信息
PCIe7816A-250 | PCIe接口,16位,4通道,每通道250M,可供2通道版本 |
PCIe7816A-125 | PCIe接口,16位,4通道,每通道125M,可供2通道版本 |
PCIe7816B-250 | PCIe接口,14位,4通道,每通道250M,可供2通道版本 |
PCIe7816B-125 | PCIe接口,14位,4通道,每通道125M,可供2通道版本 |
PCIe7816C-250 | PCIe接口,12位,4通道,每通道250M,可供2通道版本 |
PCIe7816C-125 | PCIe接口,12位,4通道,每通道125M,可供2通道版本 |
