产品详情

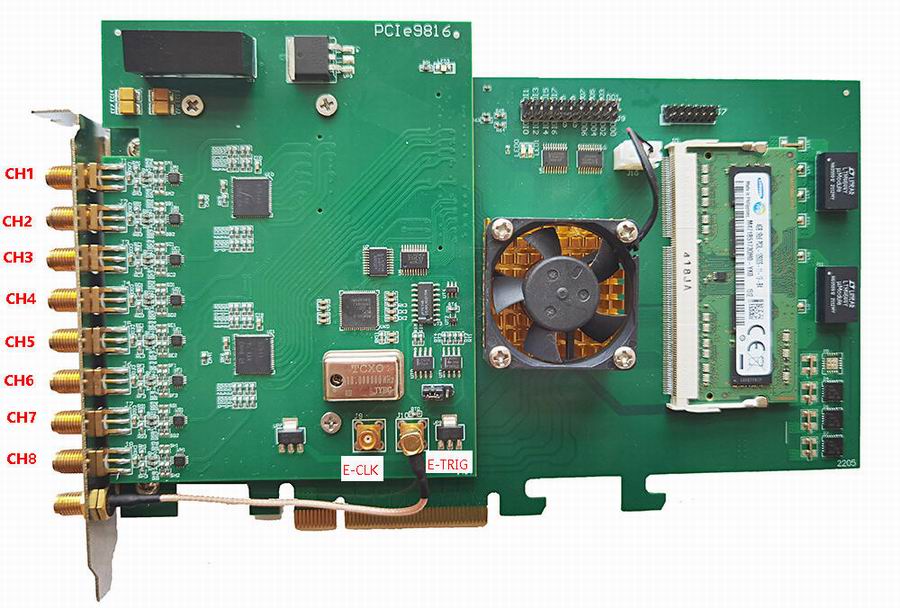

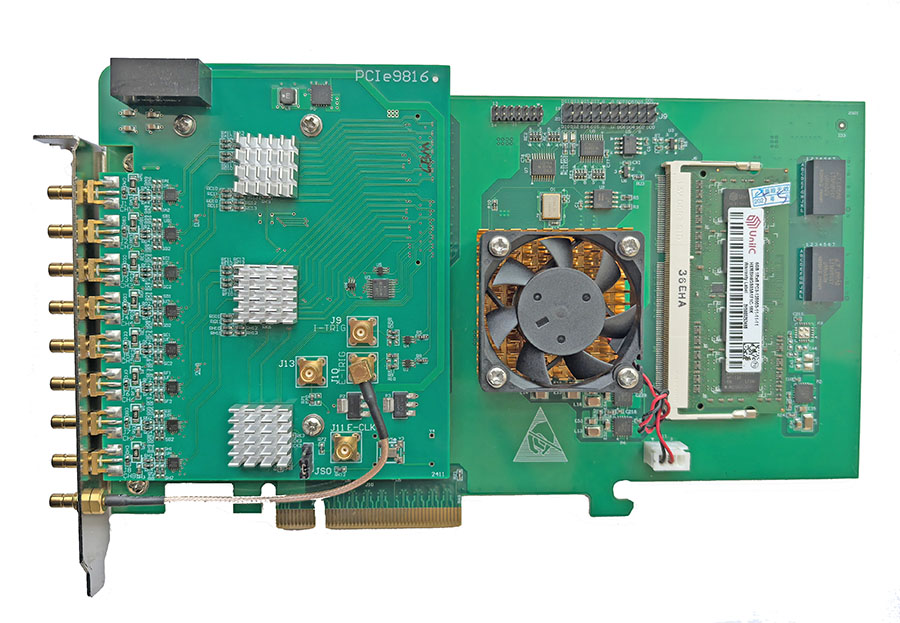

PCIe9816是PCI-E接口高速高精度数字化仪，8通道同步采集，AD分辨率14位（PCIe9816A）和16位(PCIe9816S)，采样率支持100MS/s和125MS/s；-3db模拟输入带宽70MHz（出厂默认），或140MHz可支持中频信号直接采集；直流输入/交流输入耦合方式（出厂设定）；海量硬件FIFO，容量支持4G字节；采集卡采用PCI-E高速接口，支持3GBytes/S高速带宽，通过高速磁盘阵列或固态硬盘，可实现实时采集、传输和写盘功能，详细联系我们。
PCIe9816采集卡可广泛应用于软件无线电，雷达信号采集，超声波信号采集等场合。
规格
型号 | PCIe9816A | PCIe9816S |
模拟输入 | ||
分辨率 | 14位，无误码 | 16位，无误码 |
采样率 | PCIe9816-100:100MS/s | |
通道数量 | 8通道同步采集 | |
采样时钟 | 板上时钟/外部时钟，软件选择；板上时钟可软件设置分频比 | |
板上时钟 | 类型：TCXO | |
外部时钟 | 输入接插件：SMA | |
输入极性 | 单端输入 | |
输入范围 | 双极性+/-1V或者+/-2V（默认），焊接选择 其它输入范围联系我们 | |
输入耦合 | DC耦合(默认)，可选AC耦合，出厂设定 | |
输入阻抗 | 50欧 | |
-3DB带宽 | 出厂默认<70MHz，可选140MHz | |
触发源 | 触发模式：连续采集，后触发 触发源：外触发、软件触发和内触发 | |
硬件FIFO | 2G采样点 | |
PCI-E实时传输速度 | 3GBytes/s | |
数据传输 | Block DMA | |
模拟输入接插件 | SMA | |
数字DI/DO | ||
普通DI | 7路 | |
普通DO | 7路 | |
兼容性 | 3.3V TTL | |
接插件 | IDC-20 | |
通常规格 | ||
板尺寸 | 200mm x 114mm(不包含接插件) | |
