超高速采集回放系统

#成功案例 ·2025-09-27 15:49:20

星烁华创成立于2007年，是一家专注于高速信号采集与处理解决方案的供应商，公司所有产品都是自主研发，为全球原始设备制造商（OEM）和研究实验室提供高性能数据采集卡及相关技术支持。

星烁华创数据采集卡一个重要的应用是超高速采集回放系统。

超高速采集回放卡是专为高频信号处理设计的硬件系统，集成了高速数据采集、实时存储、信号回放及任意波形生成功能。

采集回放系统参数直接影响性能：

1.   采样率：单通道最高可达10GSPS（每秒100亿次采样），如星烁华创的PCIe3620型号，可精准捕捉纳秒级瞬态信号。

2.   分辨率：10bit至16bit，分辨率越高，电压区分越精细（如14bit可区分16384级电压），但过高可能引入噪声。

3.   通道数：支持1至256通道同步采集，满足多通道信号同步分析需求。

4.   存储速度：单系统内部存储带宽最高6GB/s，支持连续数小时实时流盘。

5.   接口协议：采用PCIe x8 Gen3（48Gbps带宽）、PCIe x16 Gen3（96Gbps带宽）、高速接口。

典型应用场景：

1.   雷达与通信测试

2.   雷达信号分析：支持线性调频、相位编码等复杂雷达信号采集，分辨率16bit可区分微弱回波信号。

3.   5G毫米波测试：解析基站互调干扰，发现三次谐波等非线性失真。

4.   卫星导航：同步采集200+通道数据，提前0.5秒检测火箭异常振动。

5.   工业自动化与医疗

6.   超声波探伤：精准检测0.1mm级缺陷，避免汽车焊接漏检。

7.   脑电信号捕捉：128通道同步采集0.1μV级脑电信号，癫痫预警提前3秒。

8.   科研与国防

9.   激光雷达测试：飞秒级信号还原，支持激光通信速率匹配（采样率需≥信号最高频5倍）。

10.  电子对抗：干扰信号叠加（热噪声、相位噪声），模拟复杂电磁环境。

选型关键指标

1.   采样率匹配：激光通信需5G采样率以覆盖信号带宽。

2.   同步性与抗干扰：差分接口（如变电站局放检测）抗干扰能力优于单端接口。

3.   多通道同步误差需控制在纳秒级，确保电机振动测试相位一致性。

4.   存储与扩展性：板载缓存16GB，可以支持持续高速PCIe传输带宽，支持连续数小时采集和传输。

5.   通过外时钟和外触发同步，实现多系统级联扩展。

6.   软件支持：上位机软件需提供SDK（如DLL动态库），简化二次开发。

PCIe超高速采集回放系统选型表

USB3.0高速采集回放系统选型表

超高密度采集回放系统选型表

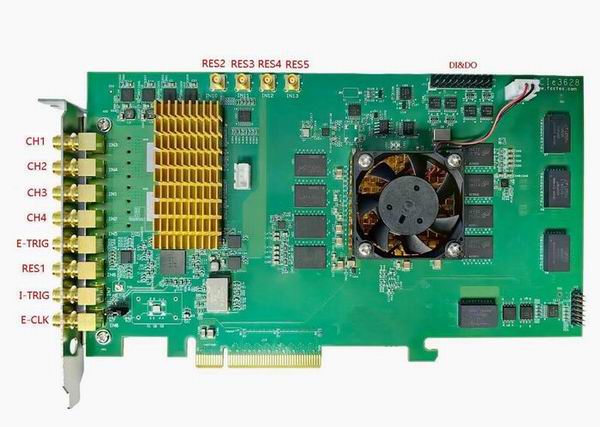

采集卡图片

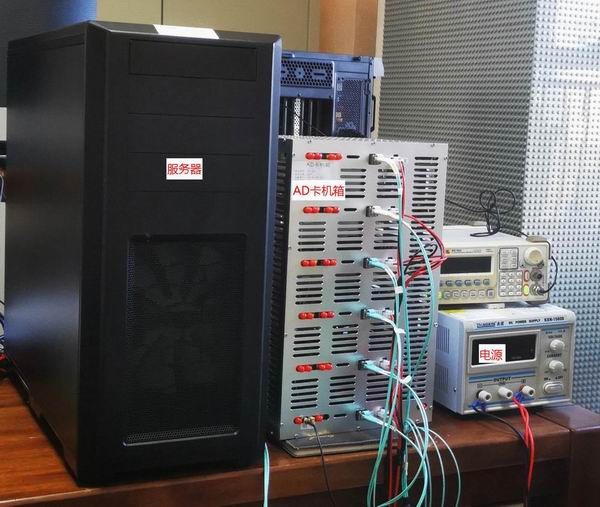

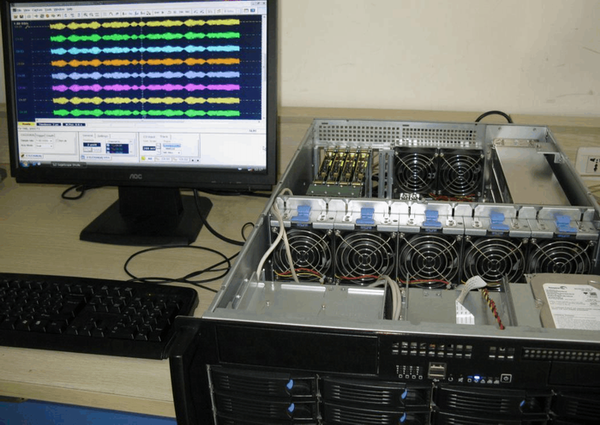

系统图片

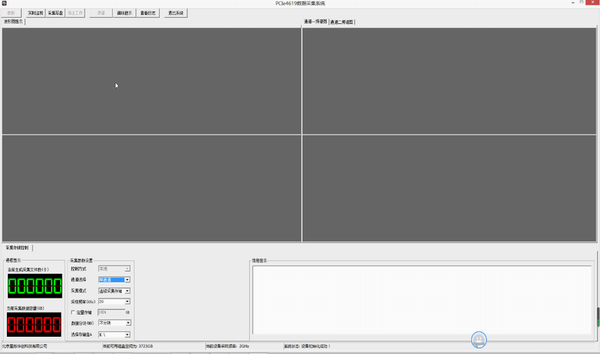

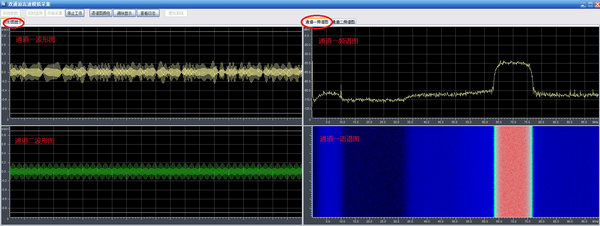

应用程序界面图片
