飞行时间质谱仪（MS-TOF）应用案例

#成功案例 ·2025-08-03 17:26:52

星烁华创成立于2007年，是一家专注于高速信号采集与处理解决方案的供应商，公司所有产品都是自主研发，为全球原始设备制造商（OEM）和研究实验室提供高性能数据采集卡及相关技术支持。

数据采集卡一个高科技应用领域包括飞行时间质谱仪（MS-TOF）。

飞行时间质谱仪（MS-TOF）是一种基于离子飞行时间差异实现质量分离的高性能质谱仪，其核心原理、技术特点及应用领域如下：

核心原理：

1.  离子加速与飞行

离子源产生的离子经脉冲电场加速后，进入无场漂移管，以恒定速度飞向离子接收器。

离子质量越大，到达接收器的时间越长；质量越小，时间越短。通过测量飞行时间差异，可按质荷比（m/z）分离离子。

2.  反射式设计优化分辨率

传统线性TOF-MS因离子初始能量差异导致分辨率低。反射式TOF-MS通过静电场反射镜补偿能量差异，使初始能量大的离子飞行路径更长，初始能量小的离子路径更短，从而在返回路径上聚焦，显著提升分辨率（最高可达15,000）。

3.  垂直飞行模式

现代设备多采用垂直飞行模式，配合多路数模转换器（如4路500MS/s采样率，等效2GS/s），实现高解析度（0.1amu）和快速扫描（每秒30张光谱）。

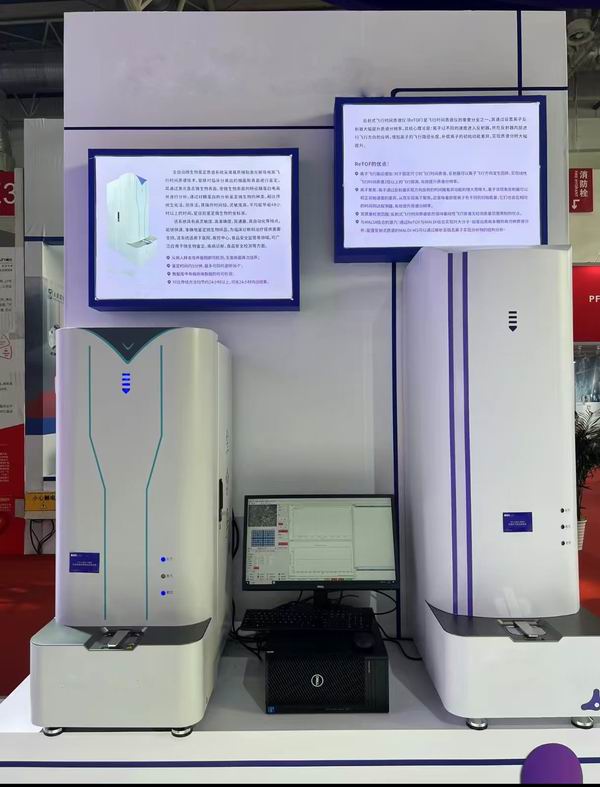

                                                      图  MS-TOF实物图

    针对飞行时间质谱仪（MS-TOF）和光纤传感DTS应用，星烁华创推出了系列带硬累加功能模拟采集卡和数字TDC卡，满足了飞行时间质谱谱从低速100M采样到超高速10G采样多品类要求，完全可以替代国外，例如瑞士Acqiris数据采集卡产品，星烁华创拥有自主技术，重点应用国产化芯片，板上FPGA实现硬件累加算法，提供便携性USB接口采集卡，和PCIe接口采集卡，产品已经在国产化质谱仪上批量，产品性价比高、质量稳定可靠。

USB2.0累加数据采集卡选型

USB8002是高分辨率TDC卡，单通道，最小时间分辨率0.417纳秒（2.4GHz），死时间6.67纳秒，支持硬件累加，累加能力每秒25M个有效事件,累加次数65535次。
